无法下电多个故障灯点亮故障案例

车型：风云T9（T28PHEV）

故障现象：仪表点亮多个故障，无法下电；

故障排查：

1、诊断仪读取故障码：

EMS故障码：P007000 环境温度传感器CAN通讯丢失；U016487 ECU与CLM通讯丢失或信号异常；U014087 ECU与FBCM通讯丢失或信号异常；U015587 ECU与ICM通讯丢失或信号异常；U067600 油位传感器信号丢失/失效/校验错误。

ABS故障码: U014087 与车身控制器失去通讯；U015587 与组合仪表失去通讯；UO16487 与CLM(自动空调模块)通讯丢失；U141881 BTM(制动系统温度模块)网络信号无效等故障码；

TBOX(无线通讯系统)故障码：U023087 与电动尾门控制器失去通讯U020887 与座椅控制器失去通讯U015587 与组合仪表控制器失去通信U016487 与空调控制器失去通讯U014087 与车身控制器失去通讯其他系统也有类似的通讯故障，对照电路图核实，这些部件都是车身CAN部件，判断车身CAN有通讯故障或某些部件导致车身CAN网络瘫痪；

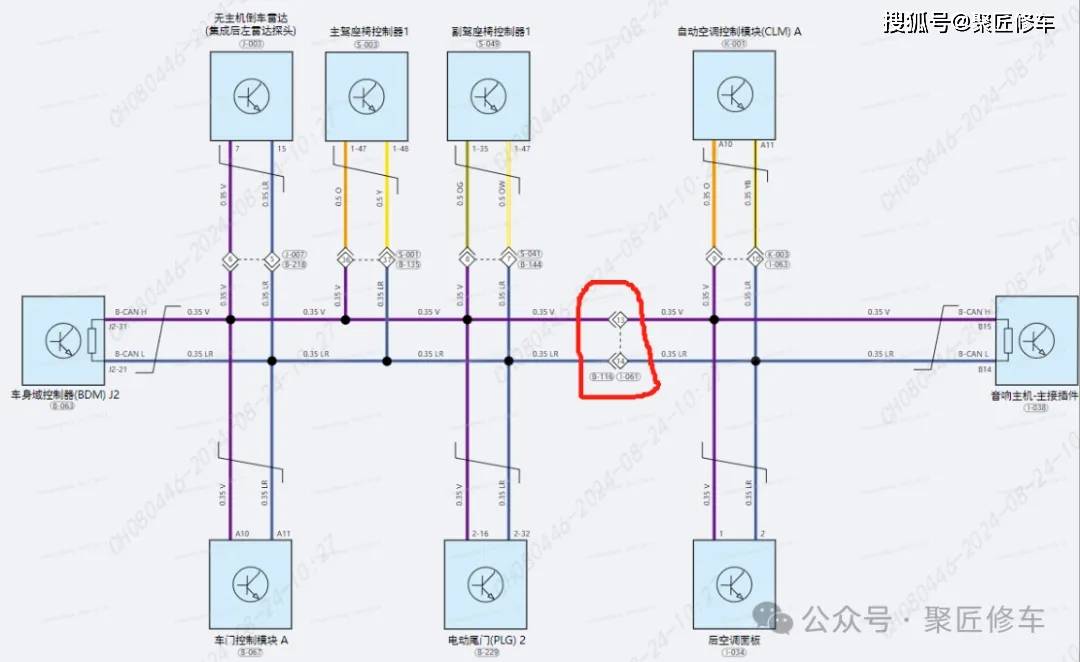

2、先对照电路图，测量尾门模块CANH和CANL电压，发现都为零，判断CAN线可能对地短路；

3、断开蓄电池负极 测量CAN对地电阻为2Ω，判断对地短路；

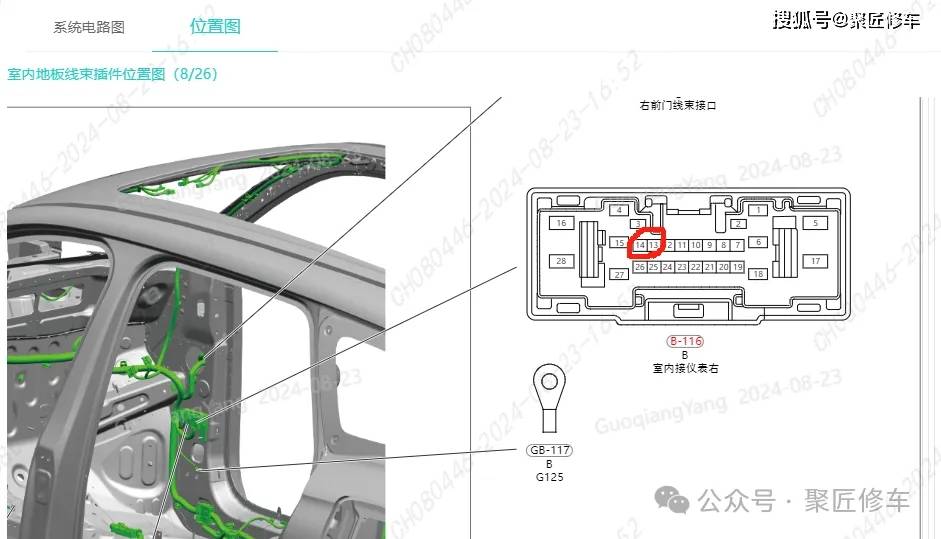

4、断开仪表线束与车身线束接插件，测量仪表线束车身CAN 13 14针脚，电压还是为零，测量仪表线束端电压正常，判断室内地板线束有搭铁；

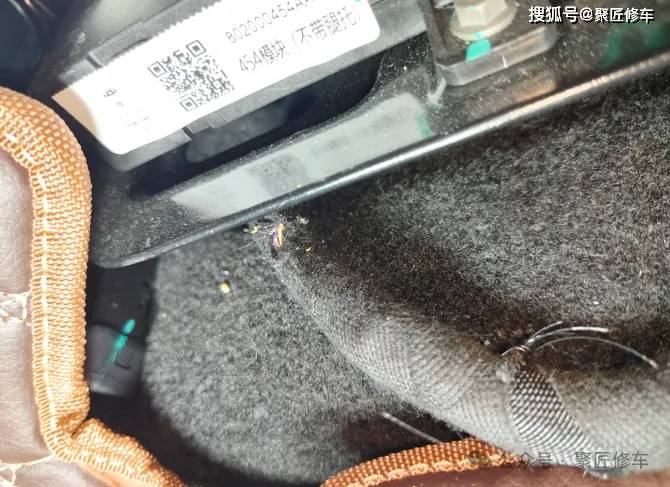

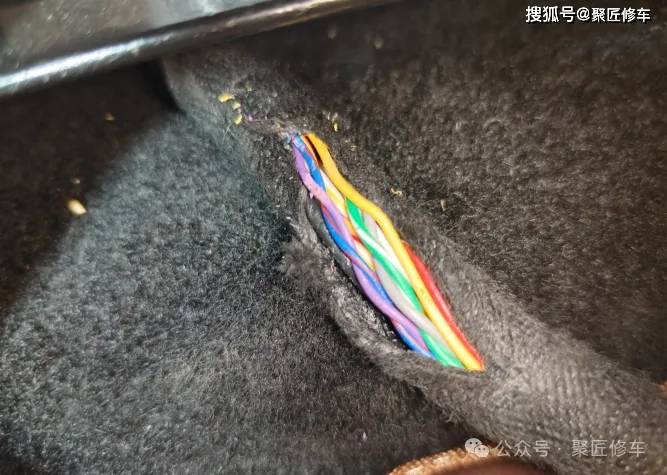

5、对车辆室内地板线束排查，发现室内底板线束与副驾驶座椅摩擦导致破皮短路；

6、对线束进行包，并对干涉摩擦位置进行处理后故障排除，

高速行驶的行驶时有异响

故障现象：高速行驶时有异响，视频如下：

故障原因：经核实车辆加装精品发动机护板，拆除护板后故障排除
