【X-431 PAD/PRO】更换后轮刹车片电子分泵回缩释放操作——以2024年奇瑞瑞虎8 PRO车型为例

功能介绍

配备电子手刹的奇瑞瑞虎8 PRO车型，更换或者维护后轮刹车时，需使用该功能对电子分泵进行回缩、释放。

产品要求

元征PAD/PRO系列综合诊断设备

实测车型

2024款奇瑞瑞虎8 PRO，

VIN码：LVTDB21BXRD******

操作指引

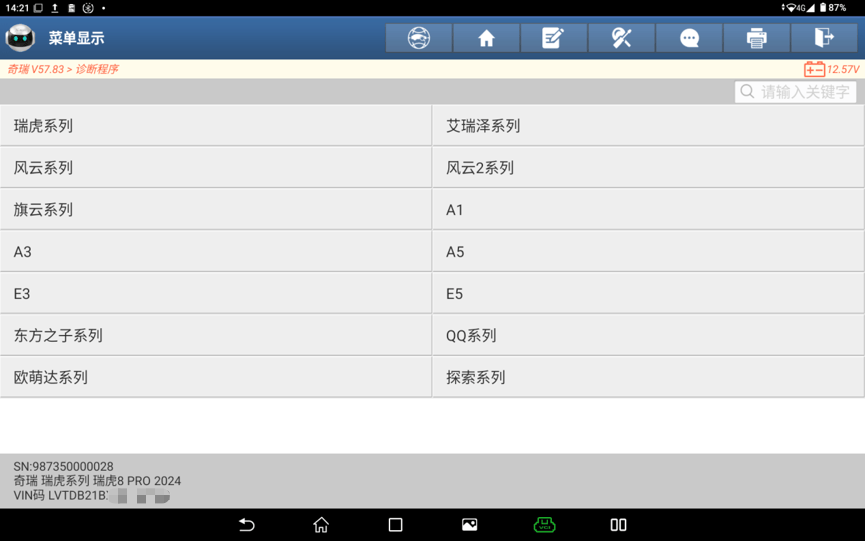

1.选择【X-431 PAD5】设备，选择【奇瑞】软件，进入后选择【瑞虎系列】车型；

图1

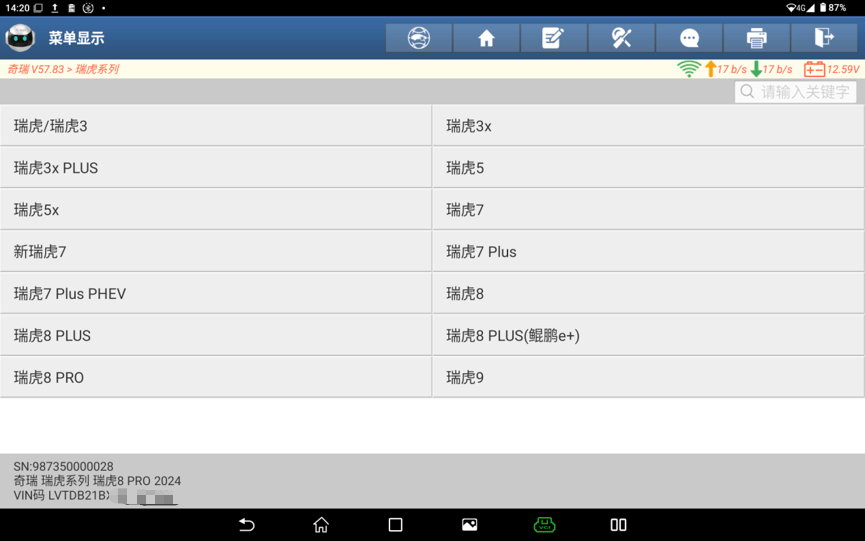

2. 选择【瑞虎8 PRO】；

图2

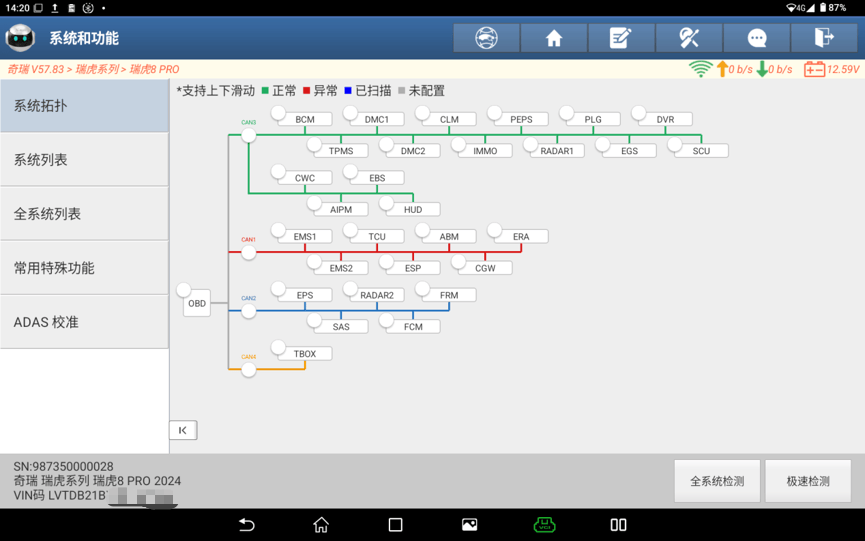

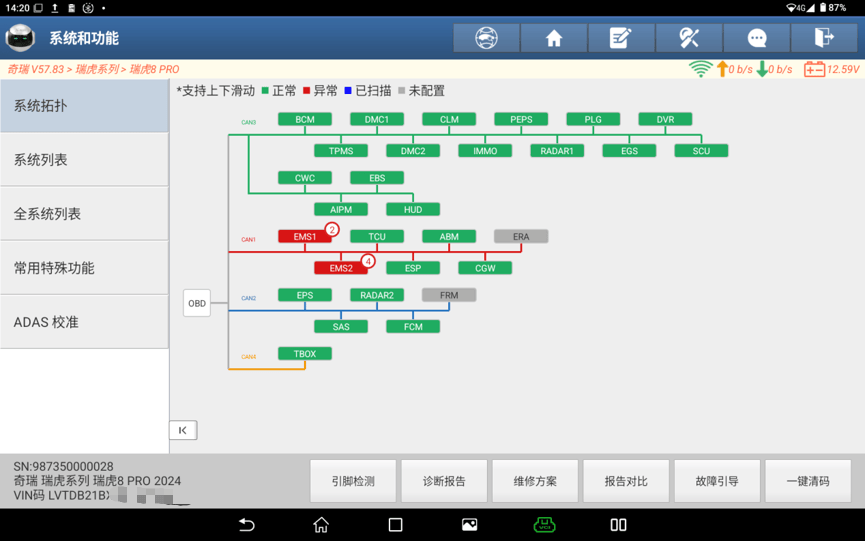

3.选择【极速检测】扫描全车系统；

图3

4.选择左侧【常用特殊功能】菜单；

图4

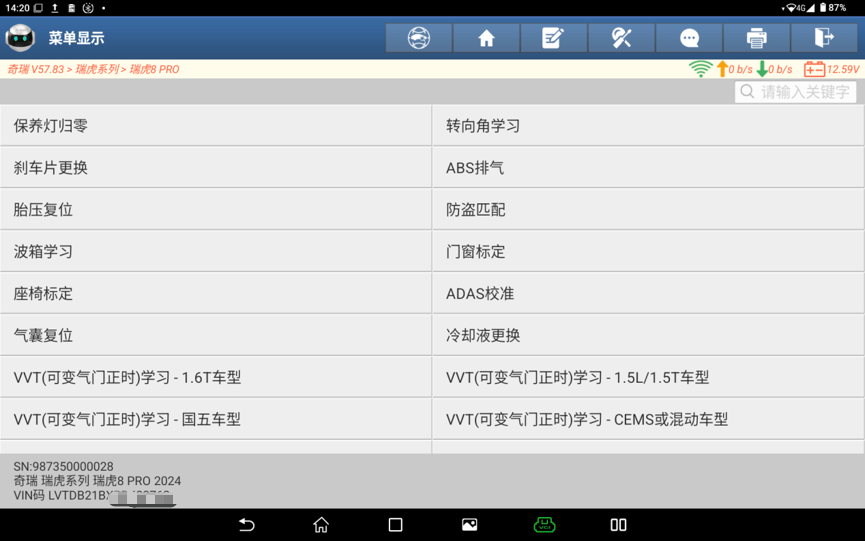

5.选择【刹车片更换】；

图5

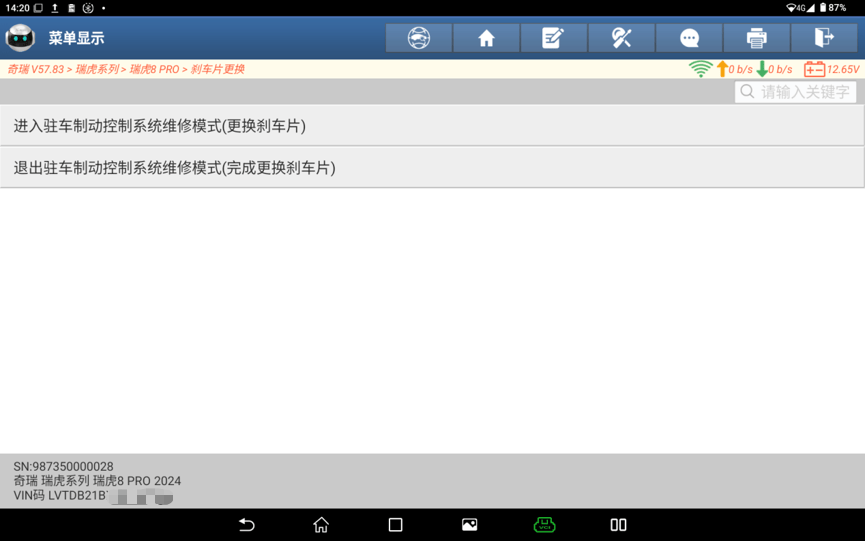

6.选择【进入驻车制动控制系统维修模式（更换刹车片）】；

图6

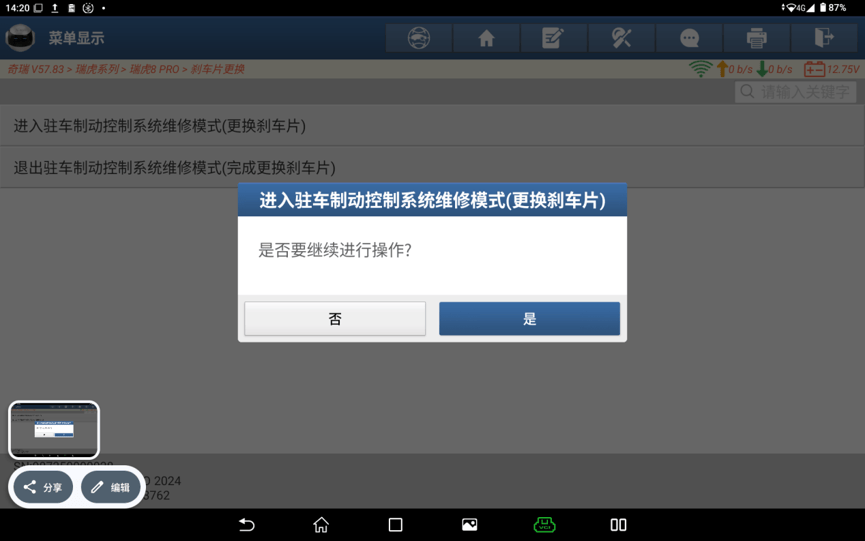

7.点“是”；

图7

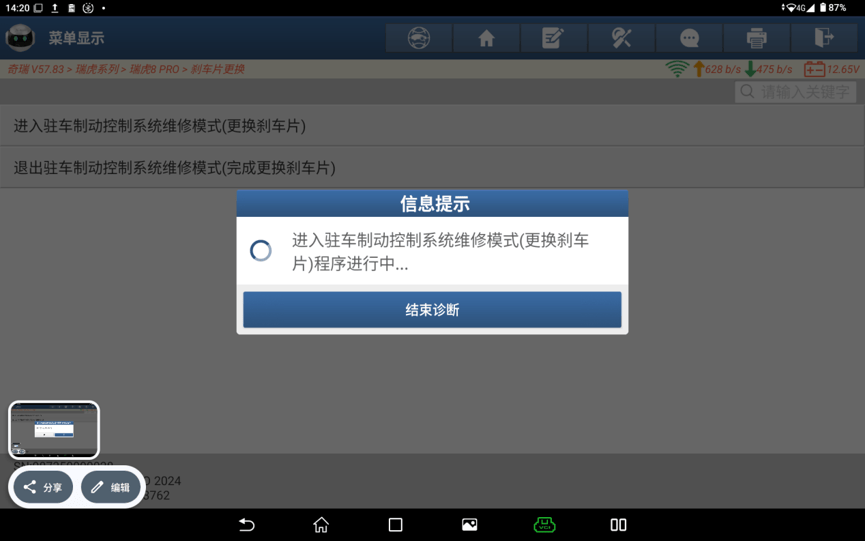

8.提示“程序运行中”；

图8

9.提示“进入维修模式已完成”，点“确定”，可以开始拆卸更换刹车片；

图9

10.维修完成后，选择“退出驻车制动控制系统维修模式（完成更换刹车片）”；

图10

11.点“是”；

图11

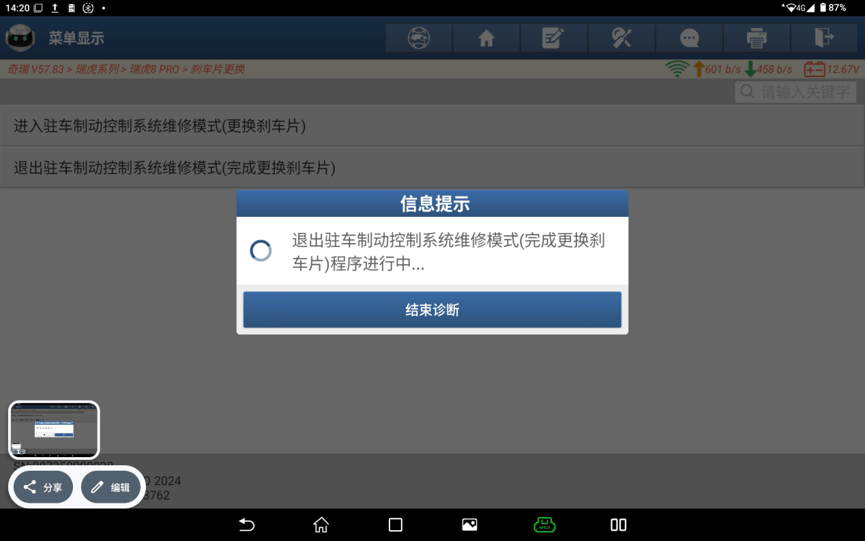

12.提示“程序运行中”；

图12

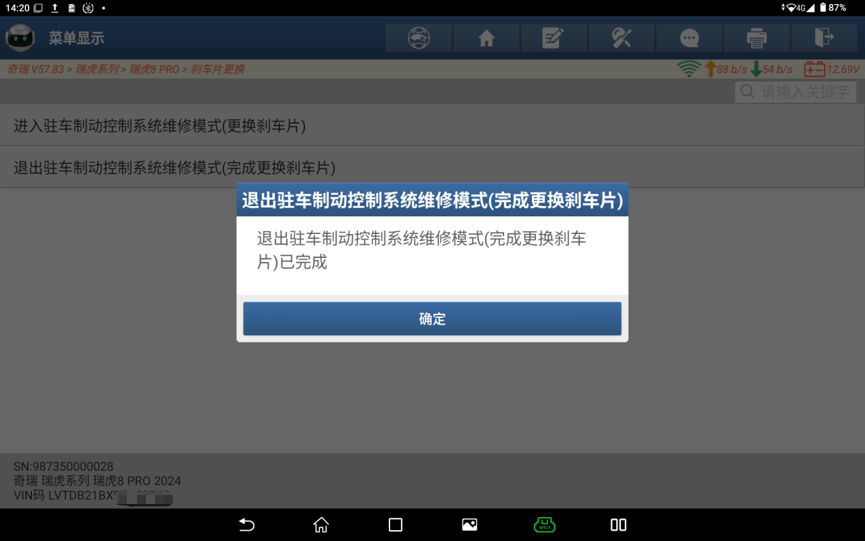

13.提示“退出维修模式已完成”，点“确定”，更换完成；

图13
