Tolomatic双作用气动气缸 滚珠丝杠选型

Tolomatic专业提供Tolomatic双作用气动气缸维修，选型计算，成套产品选型沟通，安装培训，销售等服务。

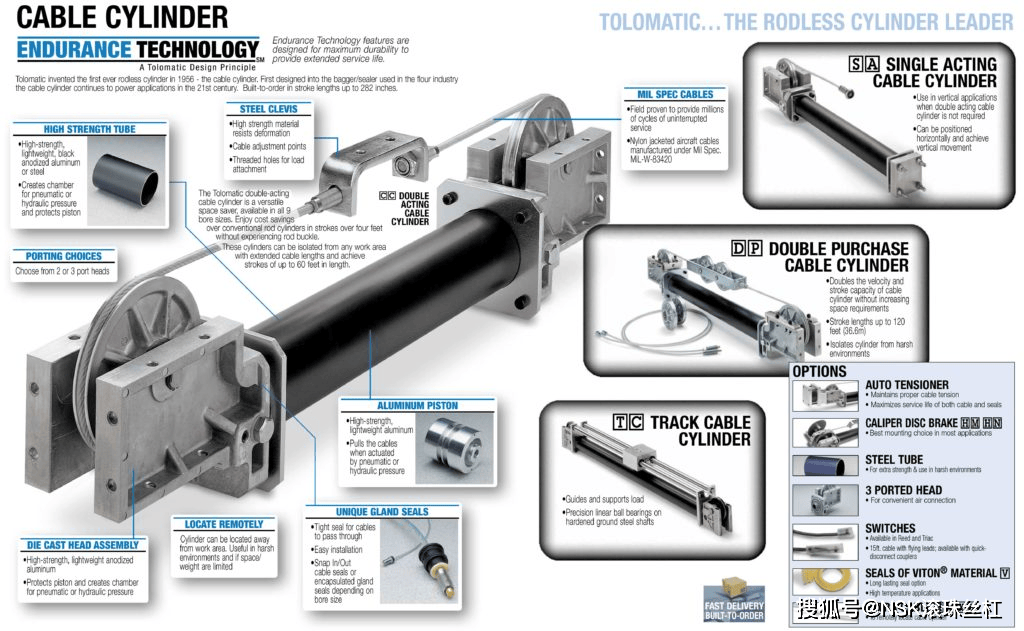

Tolomatic双作用气动气缸

Tolomatic双动式气动气缸提供了最广泛的尺寸和选择

当冲程超过四英尺时，双作用气动气缸比有杆和无杆气缸节省了成本，并提供了多功能的节省空间的设计。

冲程最大可达7308毫米（287英寸）。使用18米（720英寸）行程长度的耦合器是可能的

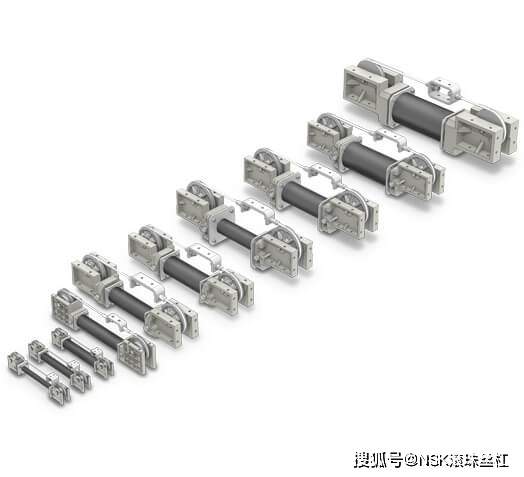

9种不同的孔径，从13到127毫米（1/2到5英寸）

可选的自动张紧器使电缆保持刚性，延长电缆和压盖密封寿命三端口头，连接方便

铝管标准；钢选项可用于强度

卡钳盘式制动器选项，用于垂直应用中的额外保持力

Bore SizeDouble-Acting Pneumatic Air Cylinder

Size	CC 05	CC 07	CC 10	CC 15	CC 20	CC 25	CC 30	CC 40	CC 50	CC 52
Standard	0.50 in	0.75 in	1.00 in	1.50 in	2.00 in	2.50 in	3.00 in	4.00 in	5.00 in	2.00 in
Metric	13 mm	19 mm	25 mm	38 mm	51 mm	64 mm	76 mm	102 mm	127 mm	51 mm

Max StrokeDouble-Acting Pneumatic Air Cylinder

Size	CC 05	CC 07	CC 10	CC 15	CC 20	CC 25	CC 30	CC 40	CC 50	CC 52
Standard	60 in	138 in	282 in	280 in	281 in	281 in	280 in	279 in	134 in	280 in
Metric	1,524 mm	3,505 mm	7,163 mm	7,112 mm	7,137 mm	7,137 mm	7,112 mm	7,087 mm	3,404 mm	7,112 mm

Max ForceDouble-Acting Pneumatic Air Cylinder

Size	CC 05	CC 07	CC 10	CC 15	CC 20	CC 25	CC 30	CC 40	CC 50	CC 52
Standard	19 lbf	43 lbf	78 lbf	174 lbf	618 lbf	972 lbf	1,398 lbf	1,249 lbf	1,919 lbf	1,532 lbf
Metric	85 N	191 N	347 N	774 N	2,749 N	4,324 N	6,219 N	5,556 N	8,536 N	6,815 N
