红旗H9 H6 维修手册电路图2023

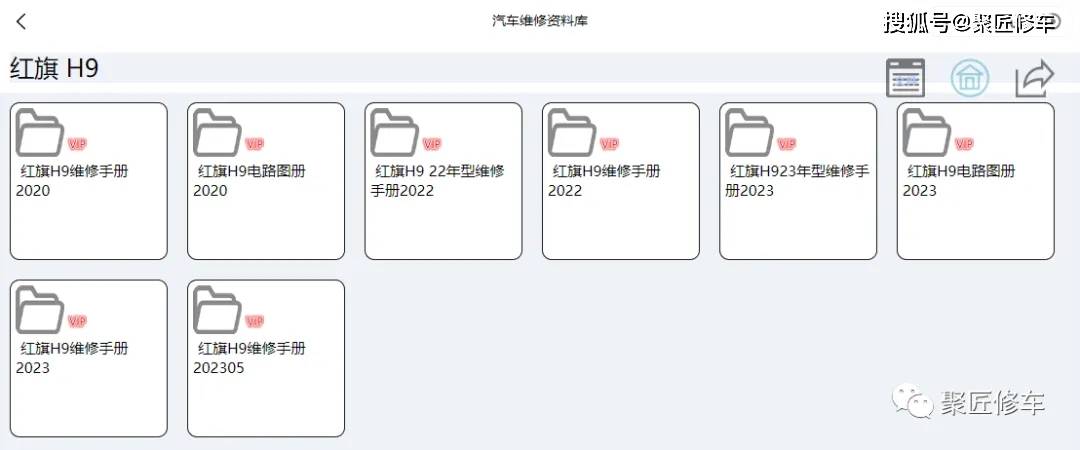

红旗H923年型维修手册2023

红旗H9电路图册2023

红旗H9维修手册2023

红旗H9维修手册202305

红旗H6电路图册2023

红旗H6维修手册2023

01

—

H9

维修案例一：红旗H9 2023年型 - 电动助力转向系统故障

车型：红旗H9 2023款

故障现象：

车主报告称，在低速行驶或停车时，电动助力转向系统突然失效，导致转向困难。

诊断过程：

1. 读取故障代码，发现与电动助力转向控制单元相关的故障码“U041500”。
2. 参照红旗H9 2023年型维修手册，检查电动助力转向系统的电源和接地。
3. 使用电路图册2023，确认控制单元的线路连接无误。

解决方案：

1. 更换电动助力转向控制单元。
2. 根据维修手册进行系统匹配和校准。
3. 路试确认转向系统恢复正常。

维修案例二：红旗H9 2023年型 - 制动系统警告灯异常亮起

车型：红旗H9 2023款

故障现象：

车主反映制动系统警告灯在正常行驶中无故亮起。

诊断过程：

1. 读取故障代码，发现与制动液位传感器相关的故障码“C121A01”。
2. 参照红旗H9维修手册2023，检查制动液位传感器及其线路。
3. 根据电路图册2023，检查制动系统的电路连接。

解决方案：

1. 清洁或更换制动液位传感器。
2. 补充制动液至推荐液位。
3. 清除故障码，进行系统测试以确保警告灯不再异常亮起。

维修案例三：红旗H6 2023年型 - 发动机启动困难

车型：红旗H6 2023款

故障现象：

车主报告称车辆难以启动，且启动后发动机运行不稳定。

诊断过程：

1. 读取故障代码，发现与燃油喷射系统相关的故障码“P030100”。
2. 参照红旗H6维修手册2023，检查高压燃油泵和喷油器。
3. 使用电路图册2023，检查燃油喷射系统的电路和连接。

解决方案：

1. 清洗喷油器并检查喷油模式。
2. 更换高压燃油泵。
3. 清除故障码，进行发动机测试以确保启动和运行平稳。

维修案例四：红旗H9 2023年型 - 自动变速器故障

车型：红旗H9 2023款

故障现象：

车主反映在换挡时车辆出现明显的冲击感。

诊断过程：

1. 读取故障代码，发现与自动变速器控制单元相关的故障码“P0741”。
2. 参照红旗H9维修手册202305，检查变速器油液位和油质。
3. 使用电路图册2023，检查变速器控制单元的电源和接地。

解决方案：

1. 更换变速器油液并清洗油路。
2. 校准变速器控制单元。
3. 路试确认换挡平顺性恢复正常。
