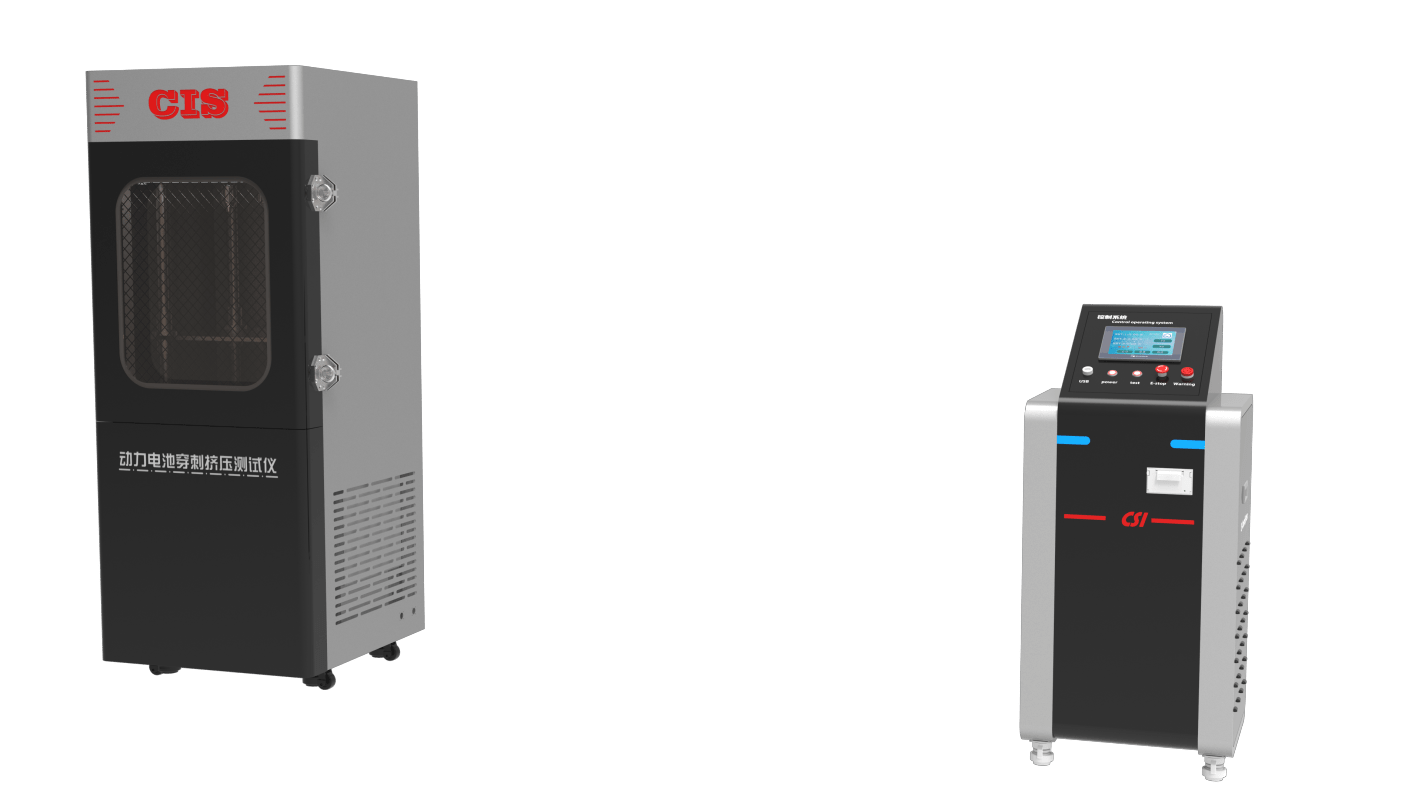

电池穿刺试验机使用方法 SRT-D007

本机适用于各类电池级模拟在处理家庭废物时，电池遭受外力挤压，试验过程中电池不能发生外部短路；并模拟尖锐物对电池造成刺穿电池表面的中心位置。

产品标准

GB/T31241-2014、IEC62133-2012、UN38.3、UL1642

GB／T31484－2015《电动汽车用动力蓄电池循环寿命要求及试验方法》

GB／T31485－2015《电动汽车用动力蓄电池安全要求及试验方法》

GB／T31486－2015《电动汽车用动力蓄电池电性能要求及试验方法》

GB／T31467．1－2015《电动汽车用锂离子动力蓄电池包和系统第1部分：高功率应用测试规程》

GB／T31467．2－2015《电动汽车用锂离子动力蓄电池包和系统第2部分：高能量应用测试规程》

GB／T31467．3－2015《电动汽车用锂离子动力蓄电池包和系统第3部分：安全性要求与测试方法》

GB 38031-2020《电动汽车用动力蓄电池安全要求》

产品参数

1、控制方式：PLC触摸屏控制

2、压力范围 ：13KN±0.78KN

3、挤压/针刺方式：液压

4、针刺速度 : 10~50mm/S(可调)

5、钢针/钨针 ：φ3mm X 100mm 、φ7mm X 100mm各1支φ8mm X 200mm

6、可视窗口 ：300 X 300mm

7、外型尺寸 ：D800 * W750 *H160 cm

8、机台重量 ：约200Kg

9、电源 ：3∮ 5W 380V 50HZ电池针刺试验机用于电动汽车动力电池挤压及针刺性能测试，按标准要求针刺装置必须符合钢针运行速度，为满足多种试验要求；所以钢针速度的调节实行程控化方案，范围定制为0～30mm/s,速度可调，针刺常用速度为（25±5）mm/s。

电池针刺试验机主要技术参数：

1、机箱结构：双层箱式结构，内箱：SUS#304不锈钢板，箱体2/3贴有铁氟龙胶布，方便清理

2、外箱：冷轧钢板烤漆，箱门有防爆玻璃及观察窗，便于观察；

3、工作电压： AC 380V 50Hz 3KW；

4、驱动方式：液压系统驱动，单油缸。

5、压力控制：电液伺服阀控制。

6、工作油压： 10Mpa；

7、单油压最大行程：1500mm。

8、钢针尺寸： Ф5mm～ф10mm 的耐高温钢针可换；针尖圆锥角度45°～60°；

按标准GB/T 31485-2015配置耐800℃高温钨钢针（针尖的圆锥角度为45°～60°），需调质或淬火处理，表面镀铬(Φ5mm～Φ10mm规格间隔1mm一套，共18根，每个规格钢针有效露出长度分别为110mm、85mm、60mm，钢针在夹具板上的间距可调并且可牢固固定，钢针轴线垂直于夹具板)

9、钢针停留时间： 0～99999999s可设置；

10、穿刺速度范围： 0～30mm/s (可调)；

11、试样电池尺寸（最大）： W1000×D600×H500mm；

12、最大贯穿力： 1～300KN可设置；

13、力值误差：±1%；

14、单位转换：Kg/N/Lb(公斤/牛顿/英镑)三种单位转换

15、采样类型： 位移传感器IP65 ，限位传感器；

15、箱体底部: 底下装有四个万向滑轮,可自由移动；

16、箱内照明：40LUX防爆LED射灯照明；

17、整机尺寸：（W*D*H）2200*1150*1750mm; 整机重量：1100Kg；

18、急停开关及保护：设备开关和急停开关处于柜体表面，带保护盖，方便操作。控制柜可同时设置一套紧急停止按钮；设备具有漏电保护，超载及短路保护，声光报警。
