比亚迪唐，车道偏离系统故障，空调无法使用故障，EV模式无法使用故障各种系统故障维修案例，一篇文章看多种故障方案集锦
案例
001
比亚迪唐2015款故障检修案例
，时长
01:17
点击阅读 端子定义
故障现象：
- 上电瞬间仪表提示“请检查车道偏离预警系统”。
- 挂入OK挡后提示“请检查制动系统”。
- 熄火后仪表偶发性显示“超越加速中”。
故障检查：
- 原因分析：
- 仪表程序未更新。
- 仪表本身存在故障。
- 整车网络系统故障。
- 电动真空泵运行时间超时。
- 其他潜在原因。
- 维修过程：

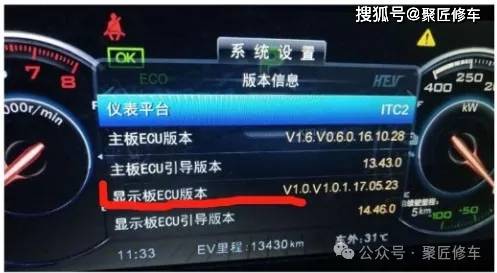

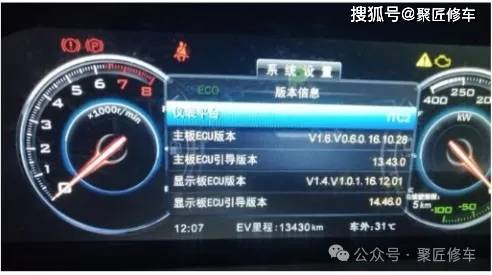

- 由于2015款比亚迪唐无自适应巡航系统，但车辆出现相关故障提示，检查发现仪表软件版本低于正常车辆，使用U盘更新仪表后故障依旧。
- 技术督导建议，刷程序后可能存在网络异常，建议将整车进入超低功耗状态后重新唤醒，以恢复正常。按照此方法操作后，车辆不再提示“请检查车道偏离系统”，但仍提示“请检查制动系统”。
- 检查刹车油和刹车片感应线均正常，软件版本也正常。根据发动机控制模块数据流，电动真空泵运行时间超过1200小时，需要更换。数据显示为1202小时，超出正常范围。
故障排除：
- 清除电动真空泵运行时间后上电，车辆恢复正常。
维修小结：
- 仪表提示车道偏离预警系统问题可能是车辆程序升级后出现的问题。对于燃油车，刷完程序后应断开蓄电池；对于混动车，应进入超低功耗状态后再上电。这可能是由于车辆网络异常导致，整车进入超低功耗状态并重新唤醒可以解决问题。
- 维修过程中需细心，平时应多阅读通告和技术通报文件，以便在排查故障时能够学以致用，减少弯路。
- 当电动真空泵运行时间超过1200小时时，必须更换真空泵。
案例
002
比亚迪唐2015款EV功能受限故障检修案例
，时长
01:27
点击阅读 端子定义
车辆信息：
- 行驶里程：约8.5万公里
- 车型：2015款比亚迪唐
故障现象：
- 仪表提示EV功能受限，无法使用EV模式行驶。
- 空调无法使用。
故障检查：
- 原因分析：
- 动力电池包故障。
- 高压用电器故障。
- 高压线路故障。
- 其他故障。
- 维修过程：
- 启动车辆时，仪表OK灯亮起同时发动机启动，提示EV功能受限。使用VDS检测发现高压BMS报P1A0000:严重漏电故障，其他模块无故障。
- 检查发现，车辆在ON档时不报漏电，上OK档时BMS报漏电故障，表明高压电器部分存在漏电现象，排除电池包漏电可能。

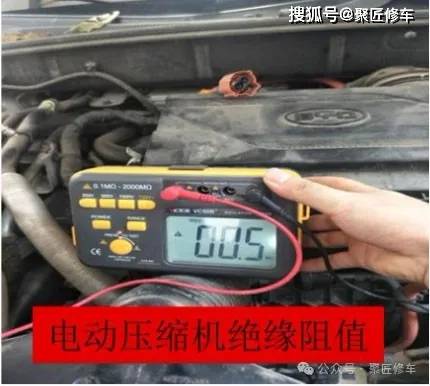

- 在OK档时，前、后驱动电机控制器、PTC、电动压缩机等高压电器需通高压电，漏电会导致EV功能受限。使用兆欧表逐个排查，发现电动压缩机两个高压进线与车身阻值分别为0.4兆欧和0.5兆欧，远低于1兆欧的正常值，确认电动压缩机漏电导致EV功能受限。
故障排除：
- 使用电动压缩机维修线束连接新电动压缩机进行测试，车辆恢复正常，确认故障由电动压缩机引起，更换后故障排除。
维修小结：
- 面对因漏电导致EV无法使用的问题，需区分是在ON档还是OK档时报漏电故障。ON档报漏电应重点检查电池包，OK档报漏电应重点检查高压用电器。
- 正确使用兆欧表进行测量排查，是解决此类问题的关键步骤。
案例
003
比亚迪唐EV模式无法使用故障检修案例
，时长
01:20
点击阅读 端子定义
故障现象：
- 车辆EV模式不能使用。
- 读取电池管理器系统故障码为“预充失败”。
- 清除故障码后重新上电，故障码重现。
故障分析：
- 动力电池包异常。
- 高压配电箱异常。
- 电池管理器异常。
- 驱动电机控制器及DC-DC总成异常。
维修过程：
- 使用VDS2000扫描系统，无更新提示，读取BMS内故障码为“预充失败”。读取前驱动电机控制器母线电压以及DC-DC高压侧电压，从预充开始到结束，电压始终为14V，无变化，初步判断为无预充电压。
- 读取电池管理系统数据流显示正常，电压在从ON档切换到OK档时BMS数据流中各接触器工作状态正常。拆检高压配电箱，测量预充接触器及主接触器控制端的供电及拉低信号正常，测量预充电阻正常，测量前后驱动电机控制器保险无烧毁现象。

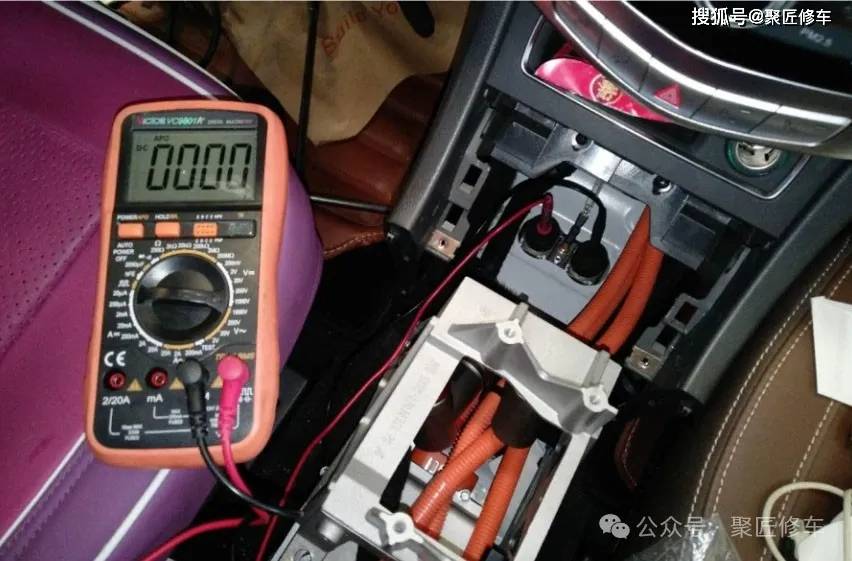

- 排除电池包外围高压零部件故障后，使用电池包检测工装测量直流母线无高压输出，判断为电池包内部异常导致无电压输出。更换电池包后，故障排除。
维修小结：
- 在维修过程中，合理利用诊断工具（如VDS2000）和检测工装可以有效提高工作效率。
- 通过细致的测量和检查，可以准确定位故障源头，避免盲目更换部件，减少维修成本和时间。
- 对于电池包等关键部件的故障，及时更换是解决问题的有效方法。
