【X-431 PAD/PRO】ADAS校准——以2020年奇瑞瑞虎8车型为例

功能介绍

ADAS校准

产品要求

元征PAD/PRO系列综合诊断设备

实测车型

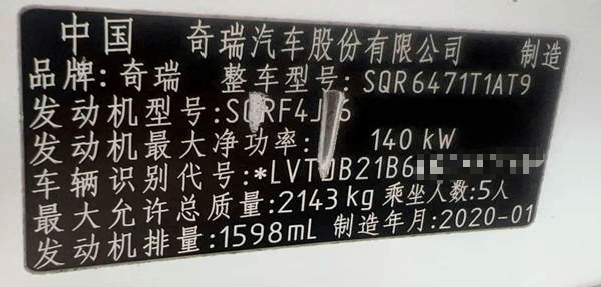

2020款奇瑞瑞虎8，

VIN码：LVTDB21B6LD0****

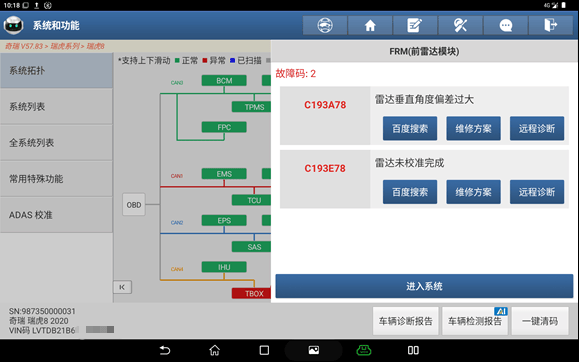

FRM系统报故障码：193E78雷达未校准完成

操作指引

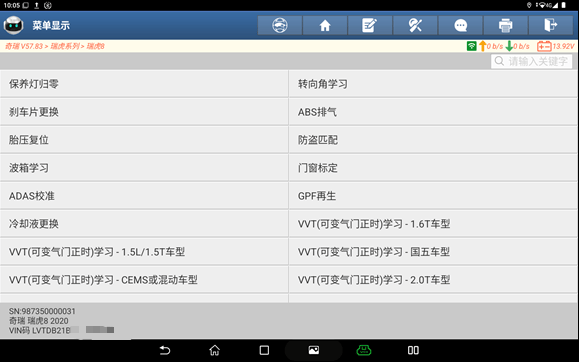

1.选择【常用特殊功能】；

图1

2. 选择【ADAS校准】；

图2

3.选择【前雷达校准-类型1】；

图3

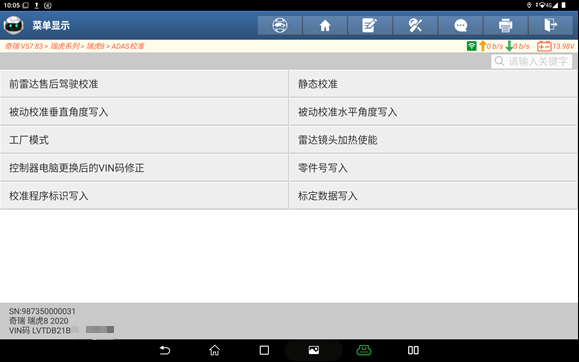

4.选择【前雷达售后驾驶校准】；

图4

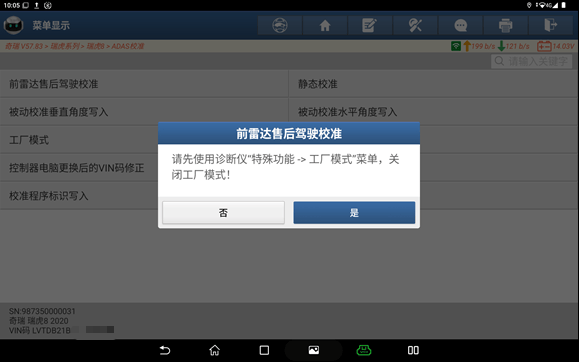

5.点击“是”关闭工厂模式；

图5

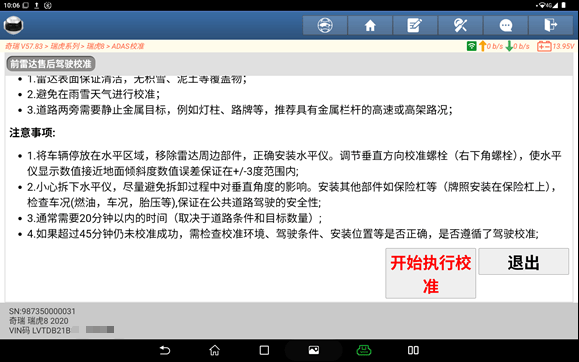

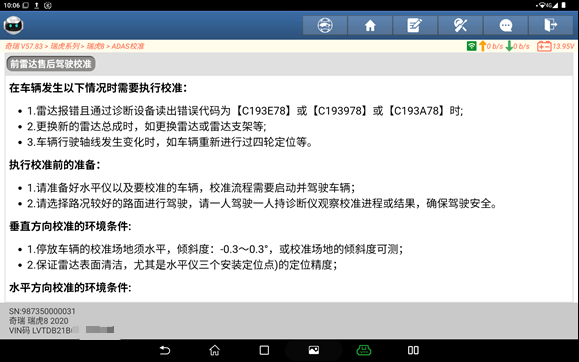

6.满足准备条件及注意事项。点击“开始执行校准”；

图6

图7

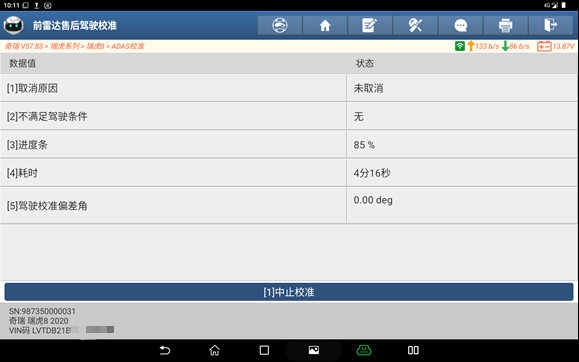

7.校准进行中；

图8

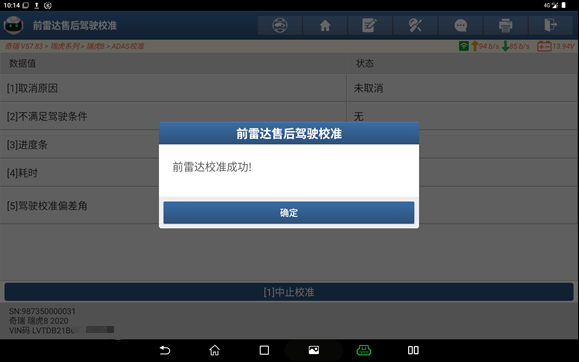

8.前雷达校准成功；

图9

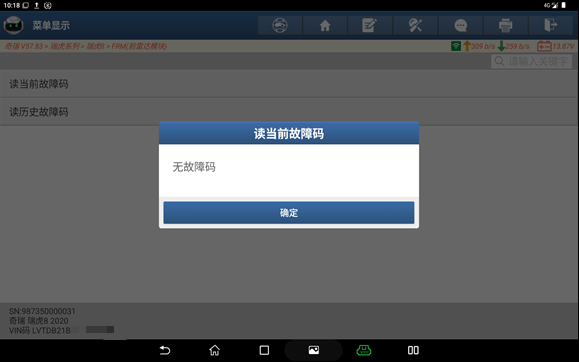

9.系统无故障码。

图10
