大众途观行驶时加速不良故障，一篇文章看多种故障方案集锦

案例

001

CEA发动机加速不良

，时长

01:44

车辆信息

• 车型：大众途观
• 行驶里程：80000km
• 发动机型号：CEA

故障现象

• 车辆在行驶时加速不良，发动机转速无法上4000r/min。
• EPC（电子动力分配系统）及尾气排放灯亮起。

故障原因

输出的空气流量信号＜实际进气量

故障诊断

1. 故障码读取：使用VAS5052读取到发动机系统故障码08852（P2294）燃油压力调节器2控制电路，静态。
2. 电源电压检查：检查燃油压力调节器2的电源电压，发现仅有3V，远低于正常电压12V。
3. 保险丝检查：检查燃油压力调节器2的保险丝F20，电压同样只有3V。

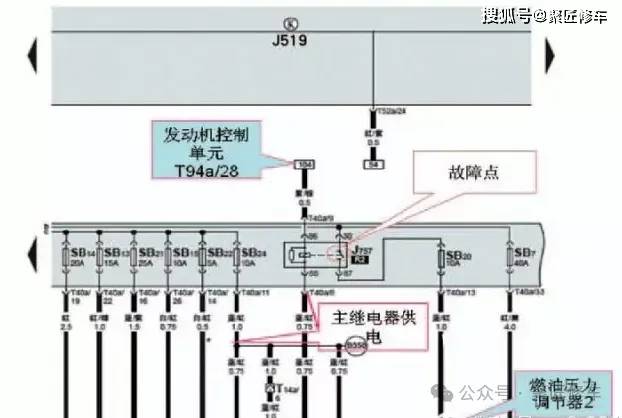

电路图分析

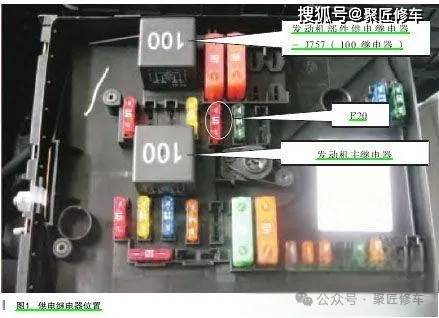

• 通过查阅电路图，发现F20的供电来源于外部保险盒中的R2（100号）号位上的发动机部件供电继电器。

故障排除

1. 继电器检查：检查发动机部件供电继电器，发现控制端正常，但输出端触点存在问题。
2. 继电器更换：更换发动机部件供电继电器后进行试车，确认故障排除。

故障原因分析

• 在维修高档车型时，遇到不常见的故障码，应首先查阅电路图，了解线路布局和电流流向。
• 本案例中，通过电路图分析，快速定位到故障点为发动机部件供电继电器的输出端触点问题。
• 维修过程中，测量关键点的电压是快速诊断问题的有效手段。
• 更换继电器后，故障得到解决，验证了电路图分析和电压测量的重要性。

维修建议

• 遇到类似的故障时，不要急于更换部件，应先通过诊断仪器读取故障码，结合电路图进行逻辑分析。
• 电路图是维修工作中的重要参考资料，它能帮助技术人员快速理解系统的工作原理和故障可能的位置。
• 在进行电源和接地检查时，确认供电和信号线路的正常性是排除故障的关键步骤。

通过本案例，强调了在现代汽车维修中，对电路图的熟悉和电压测量的重要性，以及在面对复杂故障时采取系统化诊断的方法。

维修资料库系统 点这里

案例

002

CGM发动机加速不良

，时长

01:15

车辆信息

• 车型：2013款大众途观
• 发动机型号：CGM
• 累计行驶里程：约16万km

故障现象

• 车主反映发动机加速无力。

故障诊断

1. 试车验证：发动机怠速运转正常，但全速加速时转速只能达到3200 r/min，EPC故障灯点亮。

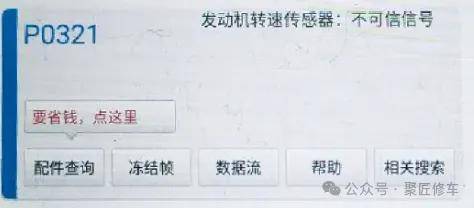

2. 故障码读取：检测到故障代码“P0321 发动机转速传感器：不可信信号”。

波形分析

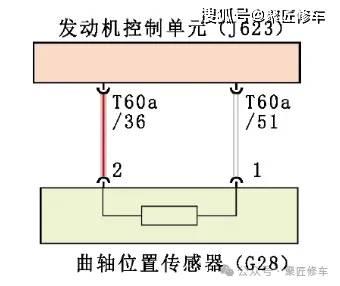

• 曲轴位置传感器（G28）检查：使用pico示波器测量G28信号。
• 怠速波形分析：怠速时G28信号波形显示发动机运转平稳。
• 加速过程波形分析：加速过程中G28信号波形显示转速逐渐升高。
• 高转速波形分析：转速达到3200 r/min时，G28信号波动大，有杂波。
• 信号缺口检查：局部放大波形发现G28信号偶尔出现多个缺口。

故障排除

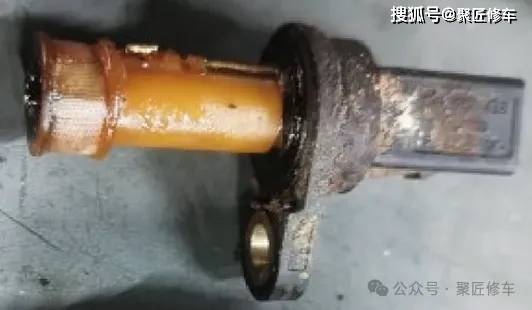

1. G28检查：拆检G28，发现外壳脱落。
2. 更换G28：更换曲轴位置传感器G28。
3. 试车验证：更换后发动机加速恢复正常，故障排除。

维修建议

• 本案例中，通过故障码和信号波形分析，快速定位到曲轴位置传感器G28故障。
• 故障原因是G28外壳脱落，导致信号不稳定，影响发动机控制单元（ECU）对发动机状态的判断，从而限制发动机转速。
• 维修时，除了检查传感器本身，还应检查传感器的安装和信号靶轮的状态。
• 更换G28后，故障得到有效排除，验证了故障诊断的准确性。

维修资料库系统 点这里

案例

003

2011途观SUV加速无力

，时长

01:48

车辆信息

• 车型：2011款上海大众途观SUV
• 发动机型号：2.0TEA888
• 累计行驶里程：约8.1万km

故障现象

• 发动机在加速和高速行驶时出现加速无力、提速慢、油耗增加。

故障诊断

1. 故障码读取：检测到故障码08212和08200，指向进气歧管流道位置传感器／开关电路和进气歧管通路控制电路问题。
2. 系统功能理解：2.0TEA888发动机采用可变进气道截面积的增压运动翻板阀门，由发动机控制单元控制。

故障原因

1. 可能故障原因：真空电磁阀N316损坏、真空控制电路故障、真空度不足、真空管路漏气或堵塞、真空泵损坏。

故障排除

1. 部件检查：确认N316控制电路无故障，排除故障原因1和2。
2. 真空管路检查：发现N316入口和前出口真空度为“0”，机械真空泵出口处真空度正常，确定故障在连接管路。
3. 管路更换：更换连接管路后试车，故障依旧。
4. 技术主管介入：怀疑积碳过多，建议进一步沟通和检查。
5. 内窥镜检查：发现进气阀、喷油嘴和活塞顶部积碳严重。
6. 积碳清除：使用GDI-FPRP直喷车动力恢复服务，不拆卸发动机，清除积碳。

效果验证

1. 试车确认：施工完毕后试车，故障消除，动力恢复。
2. 内窥镜复查：进气阀、喷油嘴和活塞顶部积碳清除效果确认。

维修建议

• 维修技师从电路和机械两方面排查，最终确定故障原因是发动机内部积碳过多。清除积碳后，发动机性能恢复，避免了进一步的故障。

维修资料库系统 点这里

案例

004

2010途观1.8TSI加速无力

，时长

02:02

车辆信息

• 车型：大众途观
• 年款：2010年
• 排量：1.8TSI

故障现象

• 客户反馈车辆在低速状态下行驶正常，但在100km/h左右加速时，车辆动力不足，发动机故障警告灯亮。

故障诊断

1. 发动车辆，确认发动机故障警告灯常亮。
2. 使用诊断仪读取发动机控制单元故障代码：P0087 油轨/系统压力—过低。
3. 怠速状态下，高压燃油压力值为39.69bar，正常。

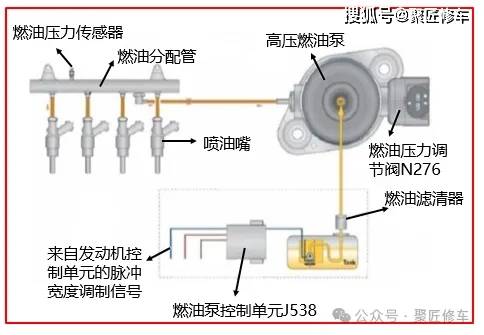

故障分析

1. 燃油压力传感器故障。
2. 高压油泵故障。

1. 燃油泵控制模块故障/线路故障。

1. 燃油泵故障。
2. 进油管堵塞。
3. 怠速时燃油压力正常，加速时燃油压力不稳定，排除高压燃油泵和燃油压力传感器故障。
4. 排除燃油泵模块与相关线路故障。

故障排除

1. 使用燃油压力表进行测试，发现急加速时燃油压力下降至3bar后回到6bar，压力值偏低。
2. 分段测量法确认燃油滤清器和燃油泵压力正常。
3. 检查低压燃油管路，发现被后加装的迎宾踏板固定螺丝压迫，导致燃油管路变形。

故障解决

1. 调整燃油管路，确保无变形和压迫，恢复供油量。
2. 高压燃油系统故障排除应首先确认低压油路工作是否正常。
3. 如低压压力正常，则进一步查找高压过低的原因。
4. 本案例中，通过油压表测量和分段测量法，准确找到故障点为低压燃油管路变形。

维修建议

• 定期检查燃油系统，包括燃油压力和管路状态。
• 注意车辆改装件可能对原车系统造成的影响。
• 使用专业诊断工具，如燃油压力表，进行精确测量。
