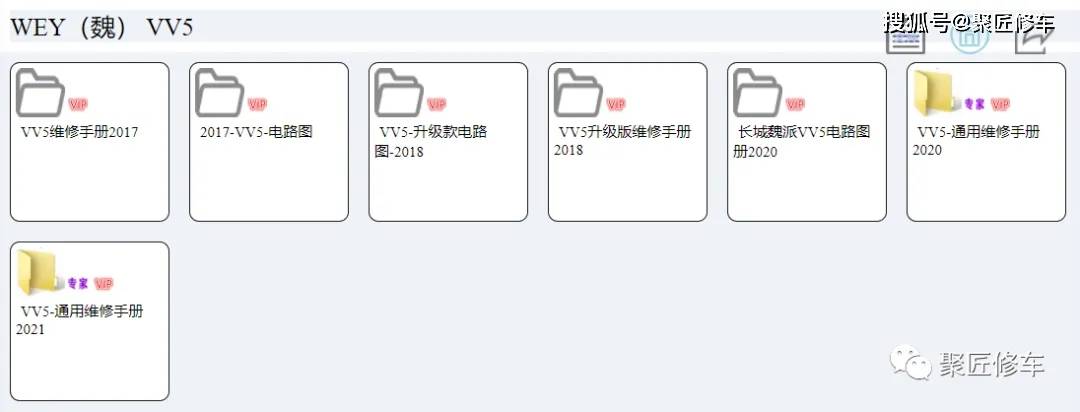

VV5维修手册2017

2017-VV5-电路图

VV5升级版维修手册2018

长城魏派VV5电路图册2020

VV5-通用维修手册2020

VV5-通用维修手册2021

01

—

VV5

案例名称：长城魏派VV5电动助力转向系统故障维修案例

车型配置：2018款长城魏派VV5升级版，配备电动助力转向系统。

故障现象：车主反映车辆在行驶过程中，电动助力转向系统突然失效，转向变得非常沉重。

维修过程：

1. 故障诊断：使用VV5升级版维修手册2018，连接诊断仪读取车辆故障码，发现电动助力转向系统控制单元报出“电源故障”。
2. 电源系统检查：根据2017-VV5-电路图，检查电动助力转向系统的电源线路，确认没有断路或短路。
3. 控制单元检查：检查电动助力转向系统的控制单元，确认是否存在故障。
4. 部件更换：如果控制单元损坏，根据VV5-通用维修手册2020指导进行更换。
5. 电路检查：参照长城魏派VV5电路图册2020，检查电动助力转向系统的电路连接，确保没有断路或短路。
6. 系统测试：更换控制单元后，清除故障码，进行电动助力转向系统的系统测试，确保转向功能恢复正常。
7. 路试验证：与车主一同进行路试，确认电动助力转向系统工作正常，转向轻便。

案例总结：

1. 电动助力转向系统失效可能由控制单元故障或电源线路问题引起。
2. 维修时需要综合运用维修手册和电路图册，对电动助力转向系统进行全面检查和维护。
3. 更换控制单元和检查电路连接，是解决电动助力转向系统故障的重要步骤。
4. 系统测试和路试验证是确认维修效果的重要环节，需要确保车辆的转向功能和行驶安全。
