比亚迪E5电动汽车CAN通讯故障维修

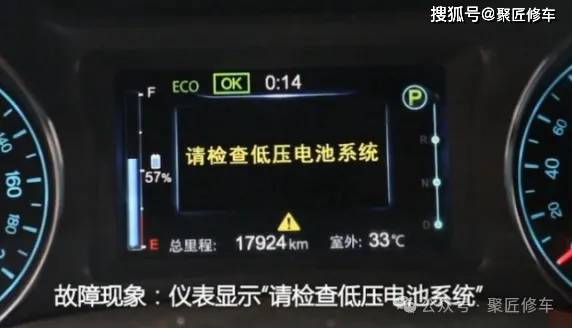

故障现象描述客户报告称，其比亚迪E5电动汽车在启动时，仪表盘上的绿色“OK”灯亮起，但随即出现“请检查低压电池系统”的警告信息。维修资料库系统 点这里

初步故障诊断

1. 低压电池电压检查：测量结果显示13.8V，处于正常范围内。

1. 线束接插检查：确认线束连接良好，无明显损坏或松动。

深入故障分析

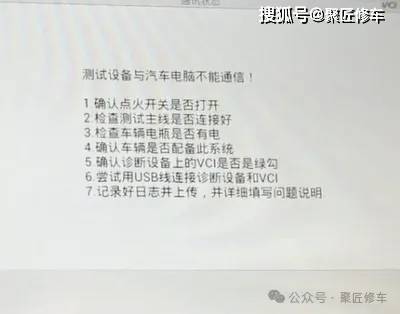

1. 故障码读取：使用解码器尝试读取故障码，发现无法与低压电池系统进行通讯。

1. 数据流分析：读取到互锁数据流显示异常。

维修手册参考根据维修手册指导，对低压电池系统的CAN通讯线路进行电压和电阻测量：维修资料库系统 点这里

• CAN-H与车身地电压：2.58V
• CAN-L与车身地电压：2.34V
• CAN-H与CAN-L电阻值：63.7欧姆
• CAN-H、CAN-L与车身地电阻值：无穷大

故障定位测量结果显示CAN通讯线路存在问题，可能是端子脱针导致的通讯故障。

故障排除

1. 通讯线路修复：对CAN通讯线路进行修复，确保端子连接正常。
2. 系统测试：修复后，重新打开点火开关，仪表盘显示恢复正常。
3. 故障码和数据流复检：使用解码器再次读取，确认无故障码和异常数据流，故障已排除。

故障总结当诊断仪无法与车辆通讯时，应首先检查低压供电是否正常。若供电正常，则进一步检查通讯线路，以确定是否存在线路故障或端子问题。本案例中，通过细致的测量和分析，成功定位并解决了CAN通讯线路的故障。
