行驶中ESP故障灯亮，故障码为 C004008制动灯开关可靠性故障

【车型】 H6

【里程】 23000KM

【年限】 3年

故障现象

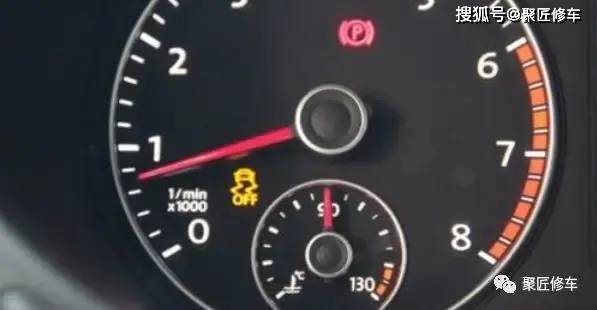

一辆哈弗，车辆行驶过程中 ESP 故障和动作指示灯点亮，故障码为 C004008制动灯开关可靠性故障。

故障分析

【可能原因】

1、制动灯开关安装不到位；2、制动灯开关供电线路故障；3、制动灯开关至 ABS/ESP 液压单元线路故障；4、制动灯开关内部故障。


【诊断步骤】

1、 首先对车辆故障进行路试确认，行驶过程中ESP 故障和动作指示灯点亮，停车熄火后重新启动发动机故障现象消失；

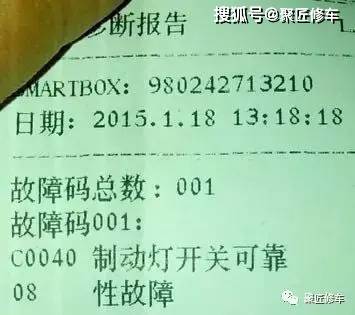

2、用 X-431 检测仪读取 ESP 系统故障码为：C004008 制动灯开关可靠性故障（如图所示），初步分析为制动灯开关及其线路存在故障；


3、检查制动灯开关安装正常，踩踏制动踏板,制动灯开关触点能够正常弹出，收回，排除制动灯开关安装不到位故障；

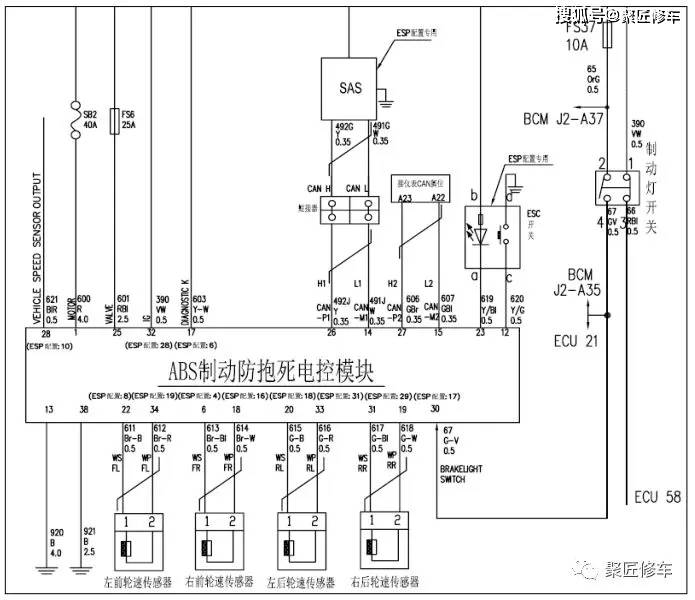

4、参考 ESP 系统控制原理图(如附图)进行检查，用万用表测量制动开关 1#、2#针脚均有 12V 电压，排除制动灯开关供电线路故障；

5、用万用表测量制动灯开关 4#针脚至 ESP ECU 30#针脚线路正常导通，且不存在短路现象，排除制动灯开关至 ABS/ESP 液压单元线路故障；

6、拆下制动灯开关，用万用表二极管档测量制动灯开关导通与否，发现松开制动灯开关触点时 1#、3#针脚导通，按下制动灯开关触点时 2#、4#、4#尔导通，确定为制动灯开关故障，更换制动灯开关后，试车故障排除。


【结论】

此案例故障是在没有踩制动踏板时制动灯开关导通导致的。因为制动灯开关可靠性故障触发条件有两点:

1）没有踩制动踏板，但是 ESP 的主缸压力传感器检测到有一定压力，持续 1 S 即报故障；

2）车速大于 11km/h，没有踩制动踏板，但是制动灯开关导通，且驾驶员踩油门踏板，持续 60 S 即报故障。

电控系统故障报警策略对分析、诊断故障非常重要，我们可以依靠检测仪中故障码帮助功能指导我们准确的排除故障。
