电脑板维修资料怎么找？看完全明白了

正所谓“授人以鱼不如授人以渔“！

对于我们汽修一线人员而言，如何快速找到自己急需的资料更是如此。尤其是在汽车电路维修的过程中，所需的电路图、针脚端子、保险丝等这类资料。

接下来我们就细说下针脚端子的“捕渔“之法！

首先，我们要明白针脚端子类资料的展现形式都有哪些类型以及各自的特点。

类型一

直观一体型

特点：

1.针脚位置与定义浑然一体

2.多彩标注

3.有心人后期制作

4.更新时间不稳定

类型二

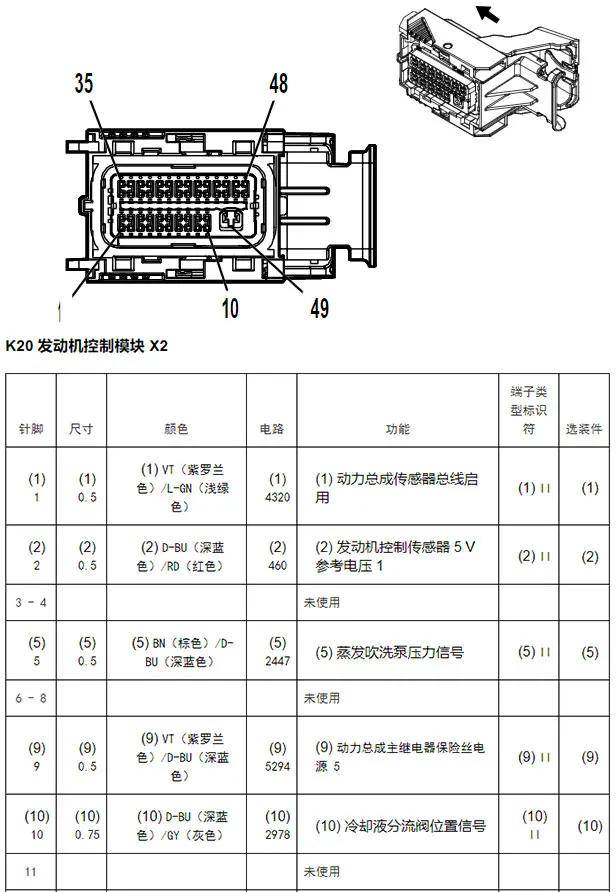

图表排列型

特点：

1.针脚全局图与定义列表相结合

2.黑白配

3.厂家原创

4.更新及时

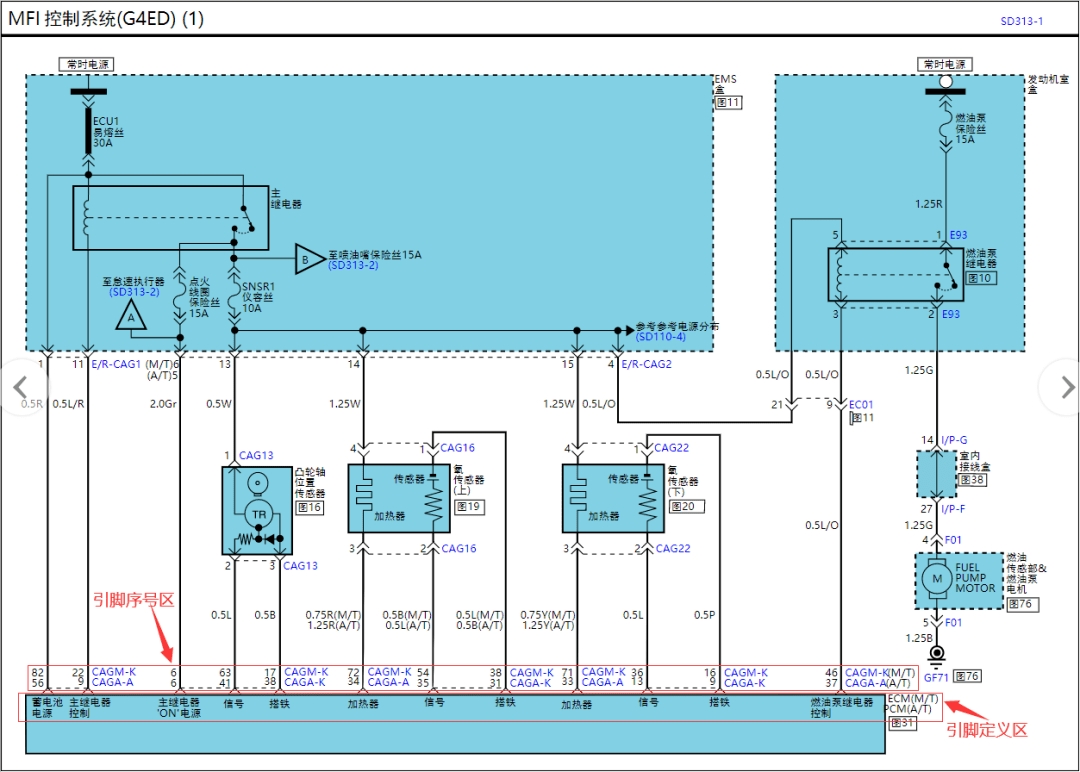

类型三

位置定义依附型

特点：

1.针脚定义依附于电路图中

2.黑白与多彩混搭

3.厂家原创

4.更新及时

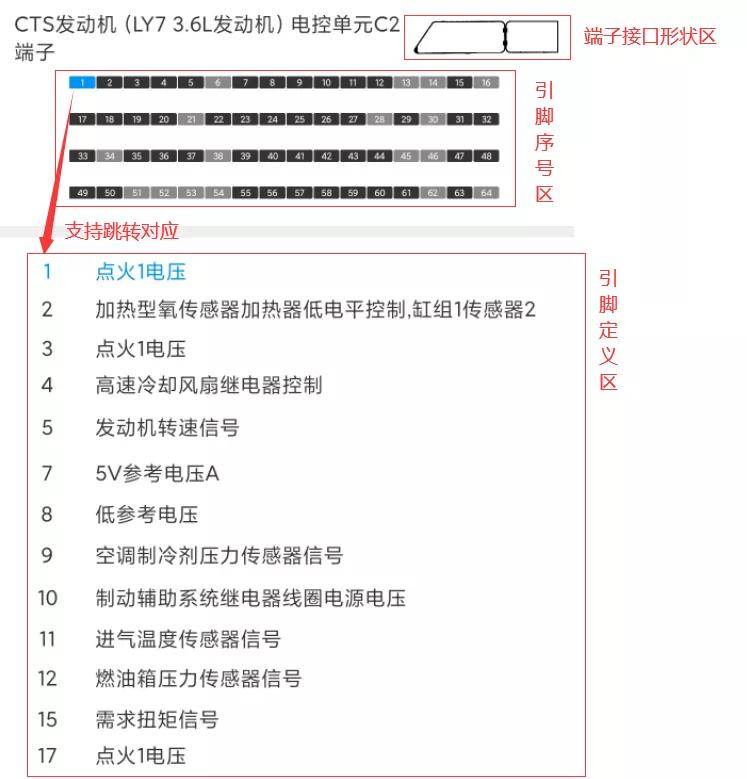

类型四

针脚定义锁定型

特点：

1.针脚独立排列，点击跳转锁定定义

2.锁定部分着色显示

3.汽修宝典定制

4.更新相对及时

目前关于针脚定义的资料基本上都逃不出以上四类。对于这四类，大多数会将类型一作为首选，毕竟借助一张多彩图即可快速锁定自己想要的，着实方便。

其次是类型二，虽然没有类型一直观悦目，只能通过翻页认真的从表中找出自己需要的那个。

再次之是类型三，当在前两类中并未找到所需资料时，只能通过查找方式较为繁琐的类型三进入电路图进行找寻。

在晓得以上类别后，我们去找的时候更有方向可循。接下来我们说说具体的查找方法。

01

常规方法

网页关键字搜索

此法的关键字十分重要，必须要有切换各种关键字的能力，比例发动机电脑板针脚，可以用ECM针脚代替，也可以用发动机电脑板端子图、发动机控制模块端子图等替代。同时为了搜索出来的准确度，可以在后面加上针脚总数或电脑板型号进行搜索，如

现代雅绅特1.4发动机电脑板针脚图 94+60针

2011年福克斯1.8发动机电脑8M5T-12A650-ACK端子图

不过此方法，一般不建议用。为啥？你用了就晓得了（呵呵，可靠度真的是让人不敢直视）。

02

专业方法

01

保时捷

类别：位置定义依附型

查找方法：

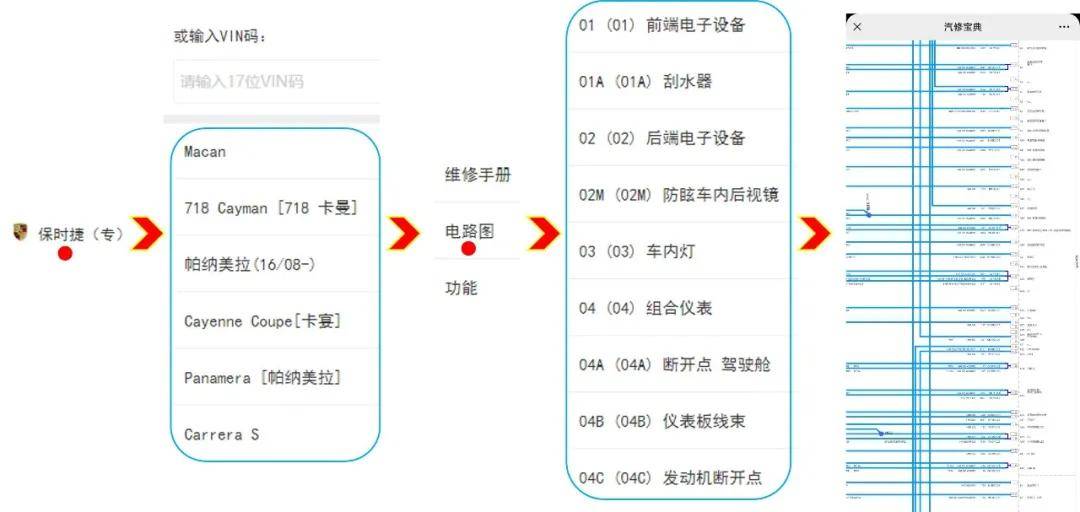

进入保时捷（专）列表 → 选择查询车型 → 进入电路图 → 选择要查询的模块 → 进入详情页查看。

宝马同理，不同之处是电路图变成了方框图。

02

宝骏

类别：图表排列型

查找方法：

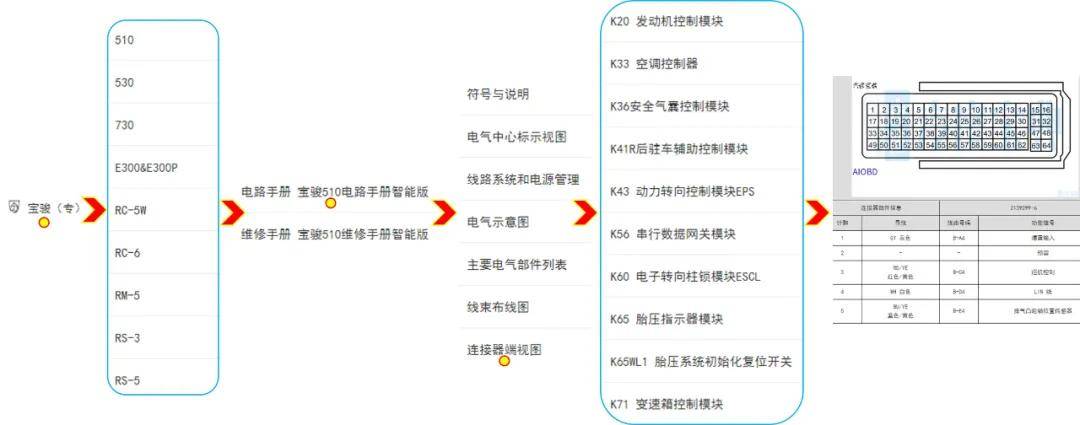

进入宝骏（专）→ 选择查询车型 → 进入电路手册 → 再进入连接器端视图 → 选择要查询的模块 → 进入详情页查看。

五菱同上

03

奔腾

类别：位置定义依附型

查找方法：

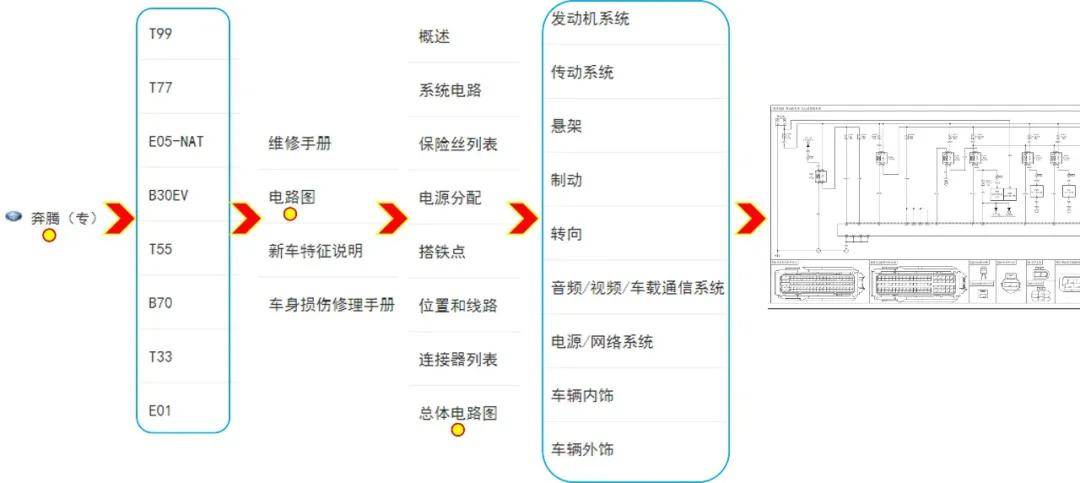

进入奔腾（专）→ 选择查询车型 → 进入电路图 → 再进入总体电路图 → 选择要查询的模块 → 进入详情页查看。

04

日产

类别：位置定义依附型

查找方法：

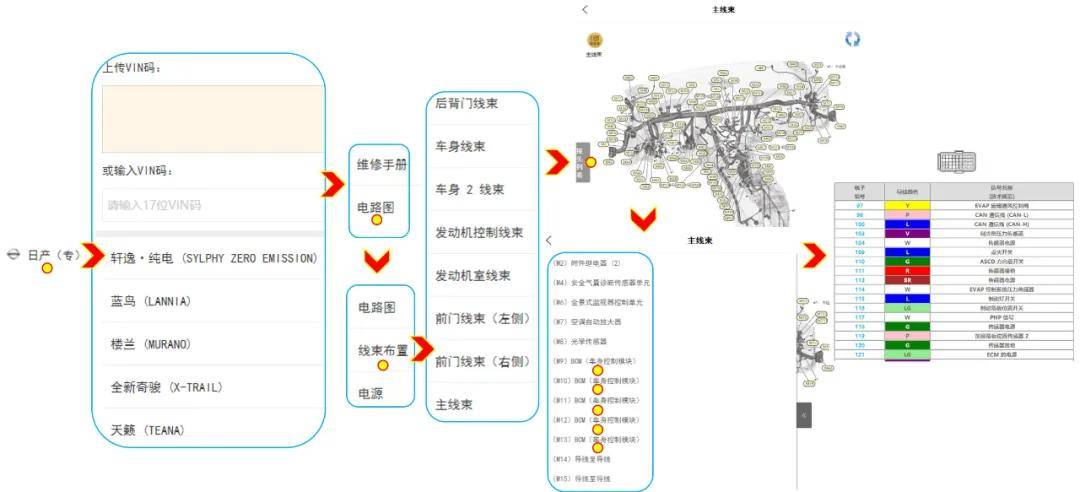

进入日产（专）→ 选择查询车型 → 进入电路图 → 再进入线束布置 → 选择要查询的部分 → 进入详情页后，点左侧接头列表 → 选择要查询的模块 → 进入详情页查看。

05

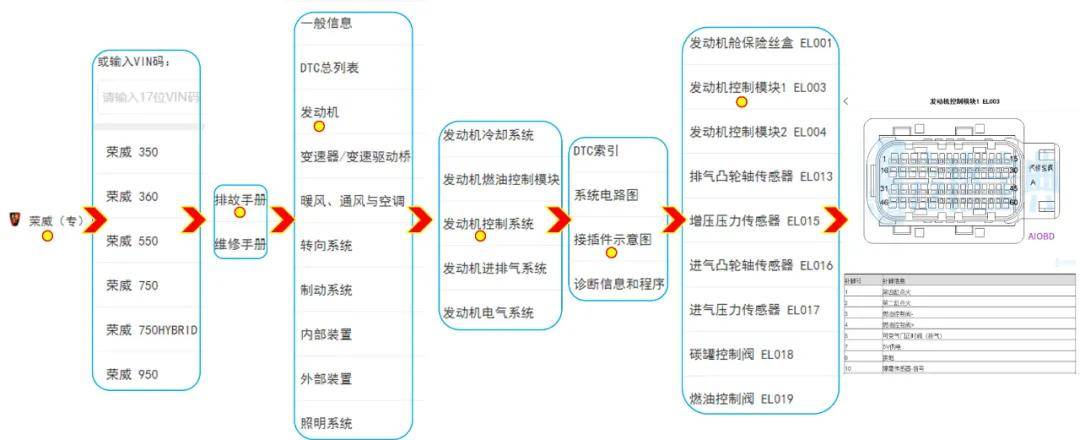

荣威

类别：图表排列型

查找方法：

进入荣威（专）→ 选择查询车型 → 进入排故手册 → 选择要查询的模块 → 进入对应的控制系统 → 再进入插接件示意图 → 选择要查询的模块 → 进入详情页查看。

06

现代

类别：图表排列型

查找方法：

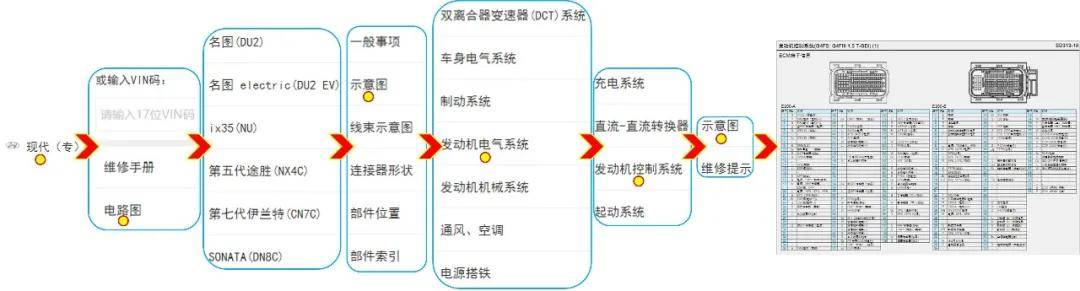

进入现代（专）→ 选择电路图 → 选择查询车型 → 进入示意图 → 选择要查询的模块 → 选择控制系统 → 选择示意图 → 进入详情页查看。

起亚同上

07

别克

类别：图表排列型

查找方法：

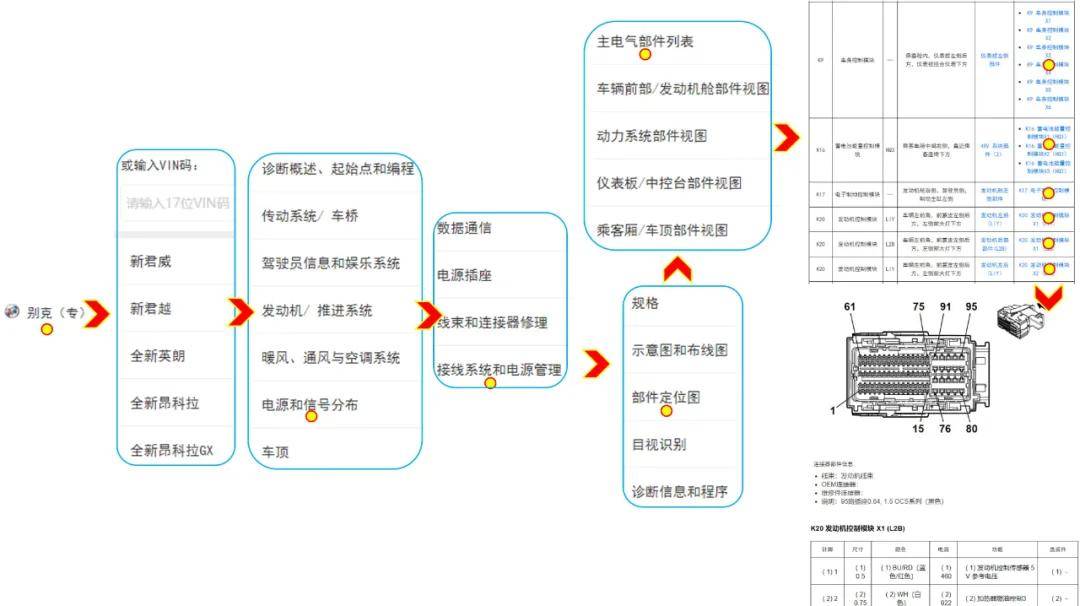

进入别克（专）→ 选择查询车型 → 进入电源和信号分布 → 选择接线系统和电源管理 → 进入部件定位图 → 选择主电气部件列表 → 选择要查询的模块 → 点击右侧蓝色字体 → 进入详情页查看。

08

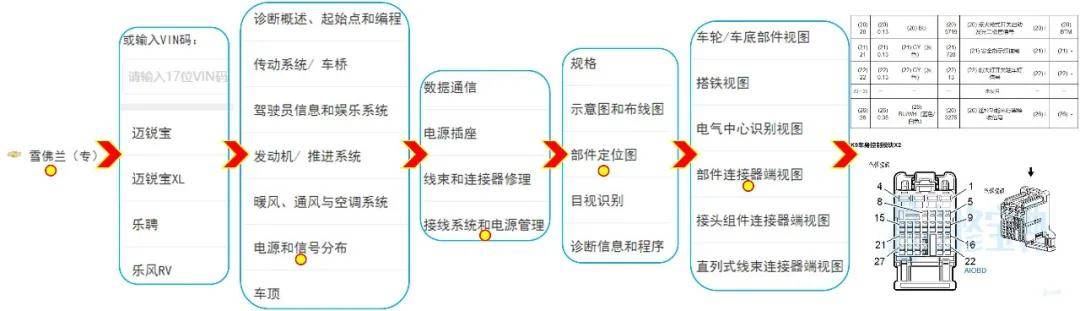

雪佛兰

类别：图表排列型

查找方法：

进入雪佛兰（专）→ 选择查询车型 → 进入电源和信号分布 → 选择接线系统和电源管理 → 进入部件定位图 → 选择部件连接器端视图 → 进入详情页选择要查询的模块。来源：汽修宝典
