大众车速接近100km/h时，发动机排放灯点亮，被迫学习了 N75涡轮的工作原理

车辆信息：

• 品牌与型号： 大众EA211系列发动机车辆
• 行驶里程： 4万km

故障现象：客户反映车辆在市区低速行驶无异常，但在高速上行驶，车速接近100km/h时，发动机排放灯点亮，且感觉动力提速无力。

故障诊断：

1. 故障码读取： 使用VAS6150检测发动机系统，存在故障码P0299，指示增压压力控制未达到控制极限。
2. 故障码分析： 故障码环境条件显示，故障发生时车速98km/h，发动机转速2451.00r/min，符合客户描述的高速行驶条件。
3. 涡轮增压器了解： 该发动机采用的涡轮增压器体积小，结构简单，涡轮转速快，保留了N75增压压力调节电磁阀。
4. 控制过程分析： 增压压力调节电磁阀N75的控制是增压系统的核心，通过G31监测增压压力，调节N75电磁阀工作。
5. 可能故障原因： 包括电子方面的故障（增压传感器G31、N75电磁阀、发动机控制单元）、机械方面的故障（N75电磁阀管路、涡轮增压内部机械、增压压力调节器）。

故障排除：

1. 数据流检查： 试车时，发现涡轮增压数据流无法超过120kPa，远低于正常值160kPa。
2. 压力测试： 使用VAG1397A测试涡轮增压实际压力，结果与VAS6150B读取数据吻合，确认涡轮增压压力偏低。
3. 涡轮增压器检查： 拆下涡轮增压器并与全新涡轮增压器对比，发现蜗杆角度存在区别，故障车辆的蜗杆已卡死。
4. 故障部件确认： 测量连接杆长度，新旧件长度差异超出规定值，确认涡轮增压器内部故障。
5. 部件更换： 更换全新的涡轮增压器后，涡轮增压压力测量达到150kPa，属正常状态。
6. 路试验证： 车辆加速迅速，动力充足，发动机排放灯未再点亮，故障排除。

需要了解详细的系统结构，看维修手册。

• 图1： 实车涡轮增压器。

• 图2： N75工作示意图。

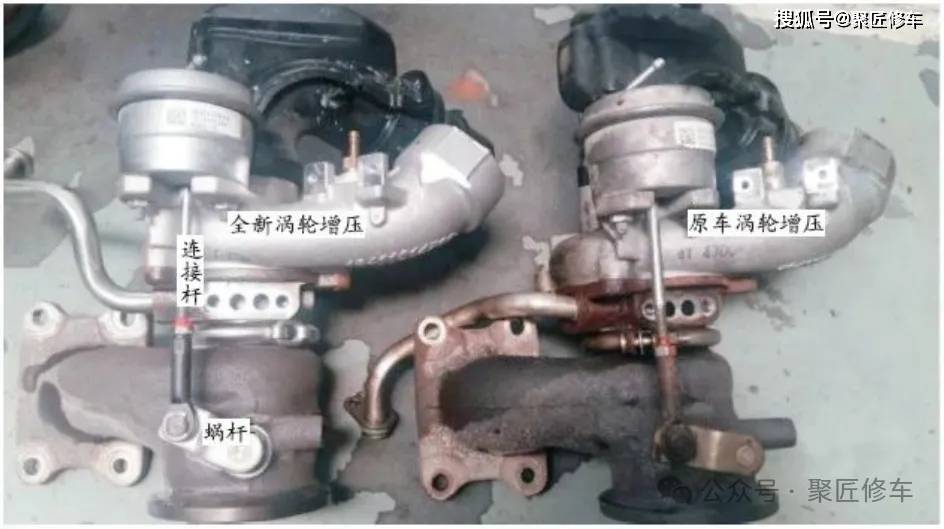

• 图3： 新旧涡轮增压器比较。

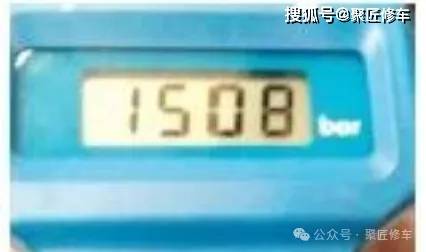

• 图4： 正常涡轮增压压力。

故障总结：车辆在高速行驶时排放灯点亮的原因为涡轮增压器蜗杆卡死，导致增压压力低于额定要求。故障在市区低速行驶时不出现，是因为涡轮增压器的作用较小，且故障状态促进了排气畅通。高速行驶时，增压压力偏差被发动机控制单元监测到，导致故障码生成。更换涡轮增压器后，故障彻底排除。
