【维修案例】2011年宝马X5冷车启动报警

车型：2011年宝马X5，配置N55发动机。

故障现象：客户称在车辆冷车解锁或启动时，仪表上各种报警灯会点亮。由于客户之前加装了非原厂的 CarPlay设备，我们最初怀疑是这一加装件导致的问题，并尝试拆除该设备进行测试，但故障现象依旧存在。

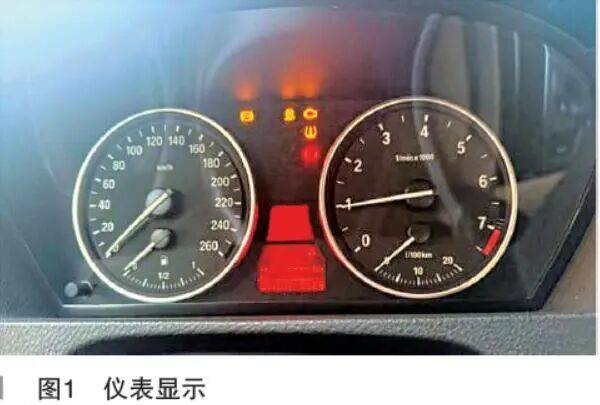

由于故障难以复现（车辆停放两三天都未出现故障），且客户在外地工作需要用车，因此客户决定将车辆送至当地的维修机构进行检查。然而，尽管进行了多次检查，始终未能找到具体的原因。有趣的是，过完年后随着天气转暖，该故障便再次出现，如图1和图2所示。

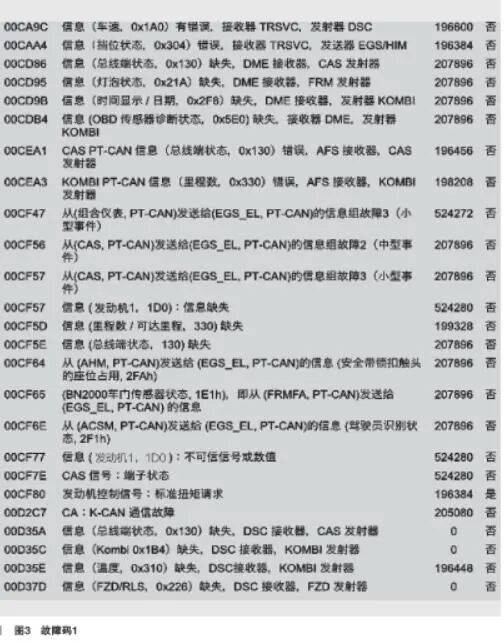

故障诊断：首先读取故障码如图 3和图4所示。

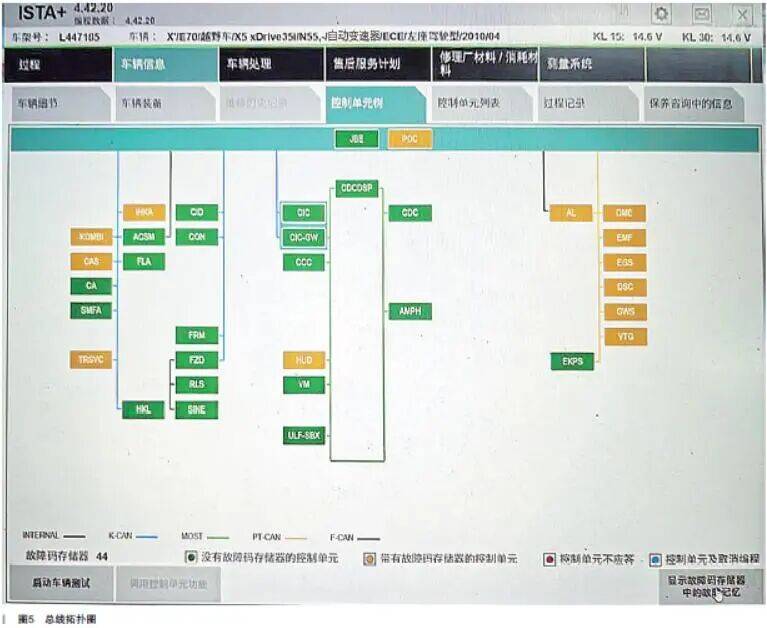

面对如此众多的故障码，确实让人一时有些不知所措。这些故障码大多与CAN总线信息传递错误有关。通过仔细分析故障码，并结合该车型的总线拓扑图（如图5所示），可以将问题聚焦在K-CAN和PT-CAN这两条总线上。为了更好地理解这两类CAN总线，我们可以对它们做一个简单的介绍：PT-CAN是一种高速CAN，其传输速率高达500kbit/s，而K-CAN则是一种低速CAN，传输速率为100kbit/s。这两种CAN线在车辆内部扮演着不同的角色，共同维持着车辆的正常通信与运行。

分析可能的原因：

（1）非原厂加装/改装。

（2）自身的线路故障，比如短路、断路，对正极短路，接触不良。

（3）公共部分，比如供电电压不稳定，搭铁虚接或者点火干扰。

（4）某个模块自身工作异常并干扰到整个系统工作。

按照从易到难的顺序，首先对车辆进行了全面检查，确保没有外围加装配件干扰。为稳妥起见，拔掉了行车记录仪和插在点烟器上的手机充电器，但故障现象依旧存在。接着，检查了车辆内部，确保没有进水、受潮或腐蚀的情况。

随后，对CAN总线节点和插头进行了仔细检查，没有发现发霉、虚接等异常情况，线路导通也显示正常。断电后，测量了PT-CAN两根线间的电阻，结果为61Ω，说明没有对地短路和互相断路的情况。在故障出现时，PT-CAN线的电压分别为2.4V和2.6V，处于正常范围内，因此可以初步排除线路损坏的可能性。同时，也检查了K-CAN线的电压，分别为4.7V和0.3V，同样在正常范围内。使用示波器测量两种CAN总线波形，结果也显示正常。

在排除了C A N 总线硬件故障后，紧接着检查了供电和接地情况。首先，使用蓄电池测试仪检测了蓄电池，发现确实存在老化现象。经客户同意后，更换了原厂蓄电池，但3天后故障现象再次出现。由于车辆在不发动的情况下也会出现报警，排除了点火线圈、发电机和启动机干扰的可能性。在试车过程中，仪表多次显示变速器和DSC故障灯亮，因此决定以这两个系统为突破点进行进一步检查。测量了供电、接地和CAN总线，发现在寒冷低温条件下故障出现时，这些参数均显示正常。

最终，怀疑某个控制单元在低温环境下工作不良，干扰了整个系统的正常运行。考虑到两根总线上连接了20多个控制单元，逐一排查或替换测试不仅会耗费大量时间和精力，还可能增加不必要的成本。因此，决定采用拔除部分控制单元插头的方法进行故障隔离。

排除了那些参与车辆解锁和启动的必需控制单元，如CAS（防盗和启动控制单元）、JBE（车身控制单元兼具网关功能）和DME（发动机控制单元）等，然后分批次拔除了PTCA N总线上的GWS （选挡杆）、VTG（分动器控制单元）、AL（主动转向控制单元）、EMF（手制动控制单元）、EKPS（燃油泵控制单元），以及K-CAN总线上的IHKA（空调控制单元）、HKL（后备箱举升控制单元）、TRSVC（环视摄像机）、S M F A（主驾驶座椅控制单元）、FZD（车顶功能中心）、CON（旋钮控制器）、CID（显示屏）、CIC（主机）、FLA（远光灯控制单元）等模块进行测试，但故障现象依旧存在，因此排除了这些控制单元干扰系统的可能性。然而，逐一更换其他控制单元进行测试的成本和时间成本都过高，无法承受。在黔驴技穷之际，再次审视了故障码，并深入分析了其中的规律，发现了两条重要的线索：

（1）有4次出现“总线端状态0x130”缺失的故障码，同时CAS还报告了“总线端Kl.15_3，CAS导线，电气：对地短路”和“CAS启动电机，总线端Kl.50”两个总线端的故障码。这些故障码均由CAS控制单元负责控制，且总线端异常似乎代表着控制单元的供电异常。这让我们高度怀疑CAS控制单元可能存在问题。

（2）仔细观察所报的故障码，发现它们都是跨总线系统传输出现的错误。例如，DME和EGS之间需要交流发动机转速、节气门开度、加速踏板位置、水温等重要信息，但并未报告相关异常故障码，说明它们之间的传输是正常的。然而，DME和KOMBI之间的日期、时间信息，以及DME和FRM之间的灯泡状态等信息的传输却存在问题。这些信息虽然相对不那么重要，但它们的传输异常却提示我们负责翻译的网关模块JBE可能存在问题。

由于两组总线之间的波特率和信息传递结构不同，需要一个控制单元负责转换，否则信息无法有效传递。这就像两位说着不同方言的师傅讨论车辆故障时，需要一个能听懂双方方言的翻译者来协调沟通。

综合以上分析，我们认为CAS和JBE两个控制单元的故障率较高。先发货了一个拆车的CAS控制单元进行匹配测试，但故障依旧存在。随后，更换了JBE控制单元并进行编程设码，多次试车后故障消失。交车两周后回访，故障现象未再出现，问题得以解决。
