【维修案例】海豚偶发直流无法充电偶发故障，搞事前先问有没有改装加装

车辆信息：

• 品牌与型号： 比亚迪海豚
• 款式年份： 2022款
• 车辆类型： 新能源车型

故障现象：客户反映车辆偶发性直流快充无法充电，更换多个充电桩均无法解决问题。

故障分析：分析可能的原因包括：

1. 充电口故障
2. 线路故障
3. 八合一控制器故障
4. 加装设备故障

排查步骤：

1. 初步诊断： 使用VDS扫描车辆，未发现故障码，左域软件已升级至最新版本。
2. 充电口检查：

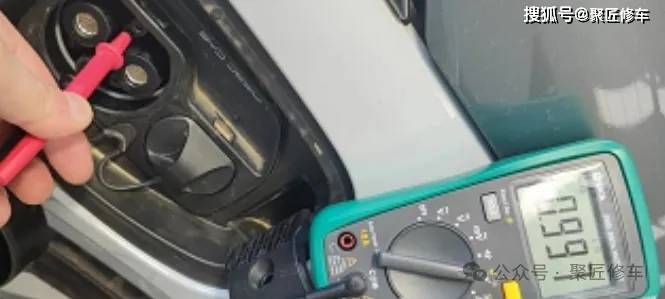

• 测量快充口PE对CC1电阻为997欧，正常。
• 图1： 快充口的电阻和电压测量。

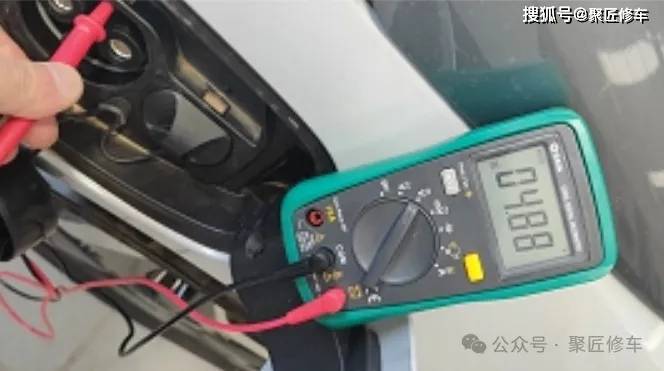

• 测量PE对CC2电压为4.8伏，正常。
• 图2： 充电口低压插接件线束端至八合一线束端的线路导通性测试。

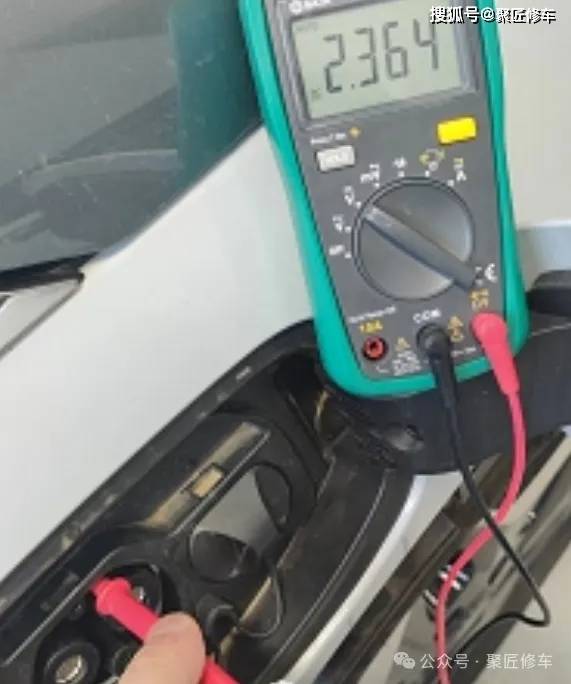

• 测量PE对S+和S-电压均为2.36伏，正常。
• 图3： 八合一端和诊断接口端CAN线电压测量。

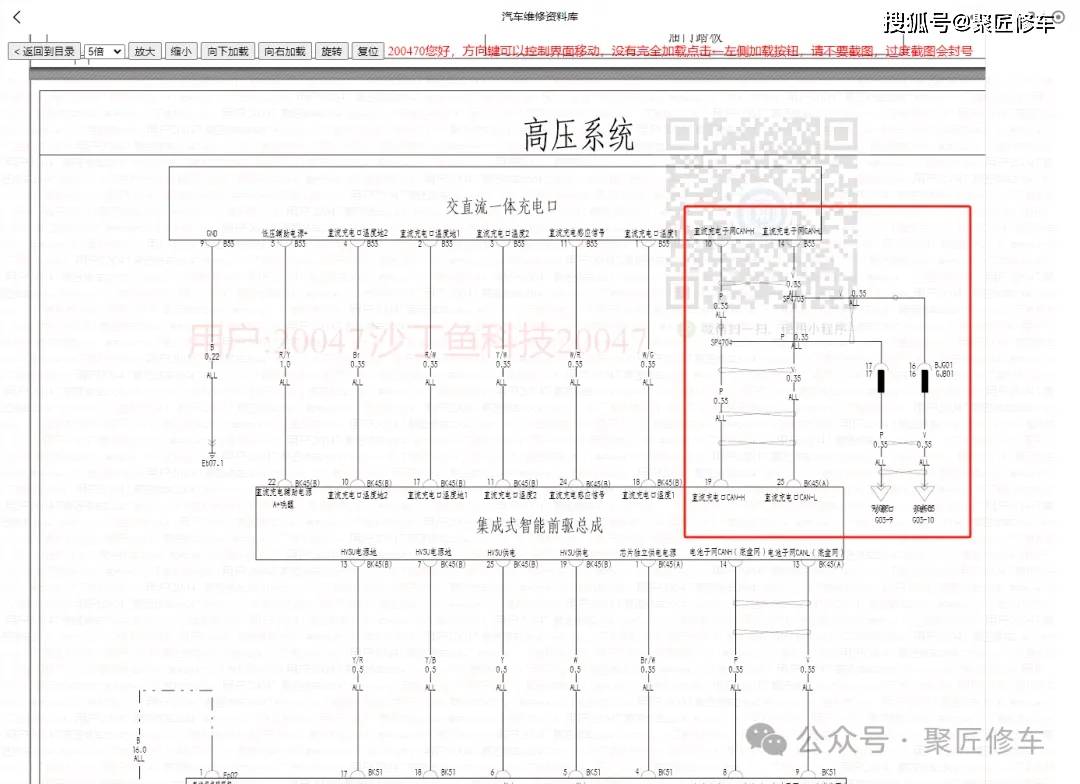

1. 线路导通性测试： 确认充电口低压插接件线束端至八合一线束端线路导通。电路图阅读 点这里

1. 通信线路检查： 发现充电口的CAN-H、CAN-L连接至八合一控制器，并有一路连接至诊断接口。
2. CAN线电压测试： 测量八合一端和诊断接口端CAN线电压，均正常。

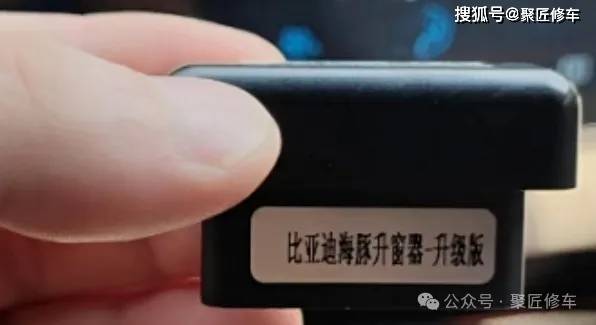

3. 加装设备检查： 发现诊断插头上加装了一键升窗器。

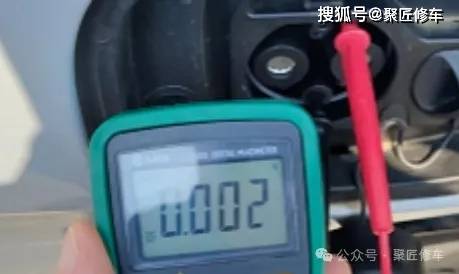

1. 复现故障： 在充电快启动时操作一键升窗器，导致直流充电启动失败，测量充电口CAN线电压为0伏，异常。

1. 图5： 复现故障时的CAN线电压测量，显示电压为0伏。
2. 故障点确认： 晃动加装的一键升窗器，CAN线电压恢复正常。

故障排除：拆除加装的一键升窗器后，反复进行充电测试，故障不再出现。

维修小结：在故障排查过程中，应检查车辆是否有加装设备，因为这些加装设备往往是导致偶发性故障的关键点。本次故障由于加装的一键升窗器干扰了CAN通信线路，导致直流充电无法正常启动。
