汽车奥迪01J、大众01M、丰田卡罗拉自动变速器实训台

汽车奥迪01J、大众01M、丰田卡罗拉自动变速器实训台架相关实验台产品介绍

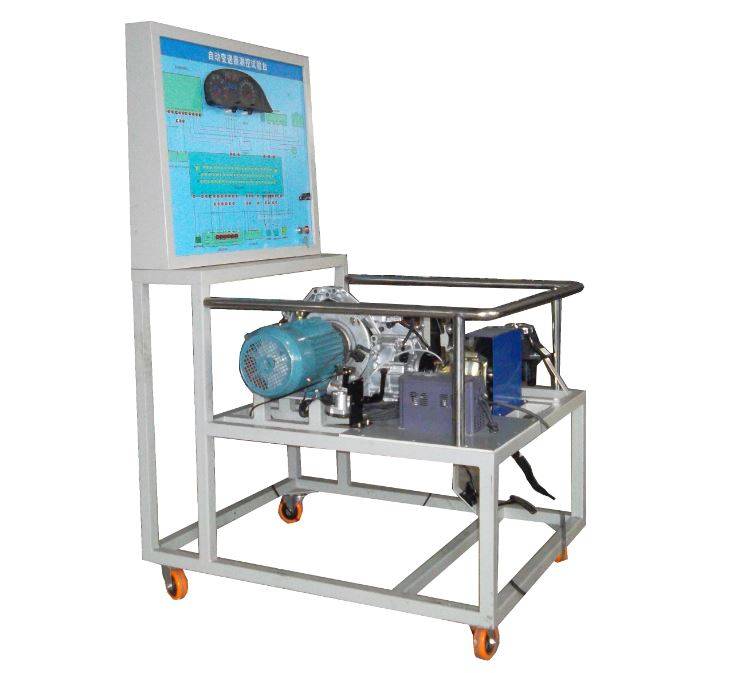

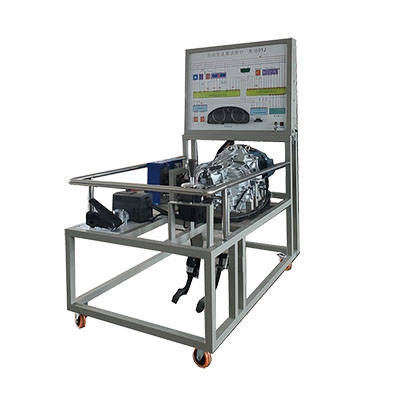

奥迪01J自动变速器实训台

1．手自一体自动变速器电控系统结构认识；

2．分析各电磁阀的功能；

3．调取故障码和清除变速器系统故障码；

4．变速器电控元器件测量；

5．变速器工作信号测量；

6．故障设置与排除；

7．换档操作实验；

8．变速器电控系统综合诊断。 在原厂自动变速器总成基础上，配备各相关辅助控制系统，各传感器、执行器齐全有效，自动变速器运行正常。

【实训功能】

1、用变频调速电机作动力，最高输入转速达3000转/分钟，使实验台的实际最高车速可达100公里/小时，充分体现出自动变速器完整的工作过程；

2、实现自动变速器的空档“N”或驻车档“P”档起动，前进档、倒档等其它的变速器使用实操训练；

3、实现自动的升档、降档、变矩器锁止的所有功能；

4、油温信号模拟，具备了油温对变速器工作状况（变矩器的锁止）产生影响的实际工作演示功能；

5、装配制动系统，具备了刹车过程对变速器工作状况（变矩器的锁止）产生影响的实际工作演示功能；

6、装备节气门体，具备了载荷和节气门位置变化对变速器工作状况（变矩器的锁止、对换档点的影响），并可实现强制降档的功能演示；

7、输入转速和输出负载可调，模拟不同的转速变化和负载变化，体现出不同的换档情况

外形尺寸：1220mm*900mm*1900mm(长*宽*高)；

工作电压：380V交流电；

工作温度：-40℃～50℃。

【实训项目】

1、 对自动变速器外部结构认识

2、 了解自动变速器控制器传感器组成及档位变化

3、 掌握自动变速器工作原理

4、 对自动变速器控制系统读取故障码、清除故障码、读取数据流等

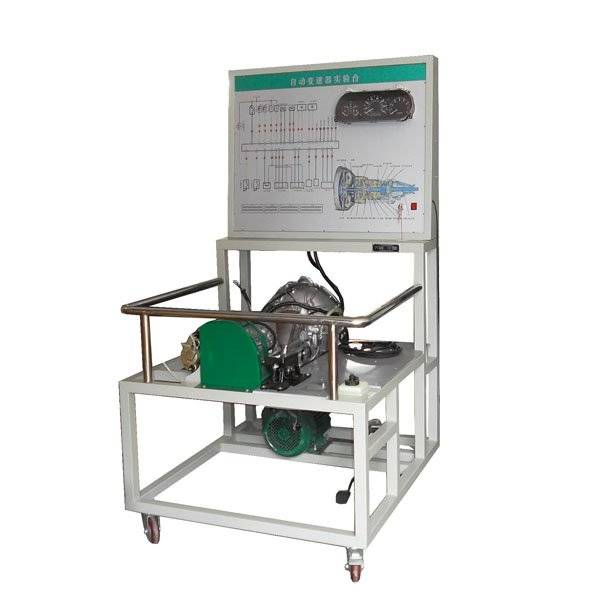

产品名称：大众01M自动变速器实训台

产品型号：JGKPD01MSXT

产品参数

外形尺寸：1220mm*900mm*1900mm(长*宽*高)；

工作电压：380V交流电；

工作温度：-40℃～50℃。

产品简介

本实训台采用了大众汽车01M自动变速器实物为基础。全面展示变速器内外结构和工作过程。各部件齐全，布局合理，能清楚表达自动变速器的运动情况，适合于汽车自动变速器理论和实践操作的教学需要。本实训台操作方便、安全可靠。

标准配置

01M自动变速器总成、油门踏板、换档操作机构、三相电机、短（断）路保护器、变频器、变速器输入轴、左、右传动轴、皮带轮、皮带、可移动式台架等。

功能特点

1. 采用真实的大众汽车01M自动变速器做部件，充分展示汽车自动变速器的工作原理；

2. 接通电源，模拟发动机转动，踏下制动踏板。通过皮带带动输入轴转动；然后挂上档位，慢慢放开制动踏板，真实演示汽车自动变速的工作过程；

3. 示教台底架部分采用钢性结构焊接，表面烤漆工艺，带自锁脚轮，安全可靠；

4. 实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理，认识和分析自动变速器的换档原理；

5. 示教台配备有使用说明书及相关资料。

产品名称：卡罗拉-自动变速器实训台架

产品型号：JGKPD-ZD13

产品参数

使用环境：温度-5℃～40℃；

湿度≤80％

变速器类型：卡罗拉自动变速器

变速器工作电压：220V/380V

频率：50/60HZ；

功率：220V-350W/380V-3000W

尺寸：1200×1000×1750（长×宽×高）

产品简介

实验台COROLLA-GL自动变速器,自动变速器控制单元,各种传感器,节气门总成,可移动台架,

1．自动变速器电控系统结构认识；

2．分析各电磁阀的功能；

3．调取故障码和清除变速器系统故障码；

4．变速器电控元器件测量；

5．变速器工作信号测量；

6．故障设置与排除；

7．换档操作实验；

8．变速器电控系统综合诊断。

设备说明

在原厂自动变速器总成基础上，配备各相关辅助控制系统，各传感器、执行器齐全有效，自动变速器运行正常。

1、用变频调速电机作动力，最高输入转速达3000转/分钟，使实验台的实际最高车速可达100公里/小时，充分体现出自动变速器完整的工作过程；

2、实现自动变速器的空档“N”或驻车档“P”档起动，前进档、倒档等其它的变速器使用实操训练；

3、实现自动的升档、降档、变矩器锁止的所有功能；

4、油温信号模拟，具备了油温对变速器工作状况（变矩器的锁止）产生影响的实际工作演示功能；

5、装配制动系统，具备了刹车过程对变速器工作状况（变矩器的锁止）产生影响的实际工作演示功能；

6、装备节气门体，具备了载荷和节气门位置变化对变速器工作状况（变矩器的锁止、对换档点的影响），并可实现强制降档的功能演示；

7、输入转速和输出负载可调，模拟不同的转速变化和负载变化，体现出不同的换档情况。

产品功能:.可进行档位转换,升档降档转换.三相变频电机模拟发动机驱动,变频器电机转速可在10至2800每小时,可进行档位转换；可进行升档、降档转换；.面板上设有电脑一一对应的端子,和完整的彩色控制原理电路图,.可手动读取故障码,设有通用检测连接座,可用连接故障读取器使用,.动态显示各挡位油压情况；设有智能设置故障,可连接计算机PC电脑使用,也可连机使用..可移动万向轮台架方便移动,台架经过高温处理,坚硬牢固

产品名称：丰田自动变速器实验台

产品型号：JGKPD-ZD23

产品参数

使用环境：温度-5℃～40℃

湿度≤80％

变速器类型：丰田A340自动变速器

变速器型号：A340

工作电压：220V/380V频

率：50/60HZ；

功率：220V-350W/380V-3000W

尺寸：1200×1000×1750（长×宽×高）

产品简介

实验台选用A340E自动变速器,自动变速器控制单元,各种传感器,节气门总成,可移动台架,使用说明书

1．自动变速器电控系统结构认识；

2．分析各电磁阀的功能；

3．人工调取故障码和清除变速器系统故障码；

4．变速器电控元器件测量；

5．变速器工作信号测量；

6．故障设置与排除；

7．换档操作实验；

8．变速器电控系统综合诊断
